Cortador del Laser del homebrew hecho por Zach Radding (5 / 16 paso)

Paso 5: El láser tubo

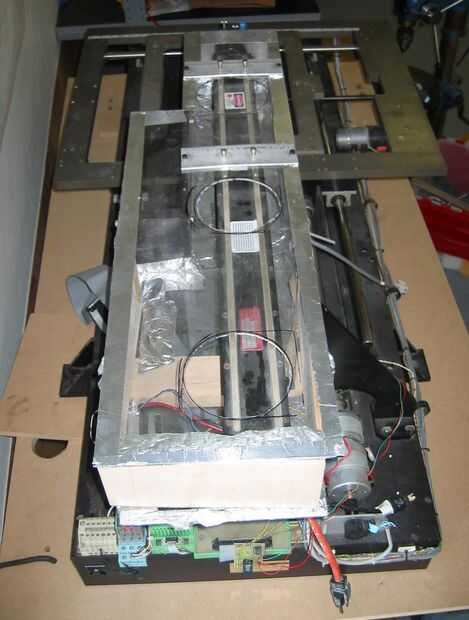

Tubo del laser del CO2 visto desde arriba.
Es un aproximado de costo de láser Synrad G48-2-285 25 watts $2000
Ventiladores en el gabinete azul (ausente en esta foto) soplar el aire en los orificios de este recinto de lucite en el láser. Esto enfría el láser y previene humo y otra suciedad de en frente del láser. Esto es una buena manera de evitar que el láser quema un agujero en sí mismo.
Esta unidad tiene un número de características interesantes. Toma una fuente de relativamente baja 30 voltios. Lo pasos hasta un voltios bazillion internamente. Es cuántos voltios se necesita para hacer el laser no perezoso. La unidad también tiene un cómodo conector DB9
con una TTL nivel (cinco voltios) señal de entrada de la línea para encender y apagar el rayo láser. Puede conectar una señal de (ancho de pulso modulado) de PWM aquí para activar la energía del laser hasta cualquier nivel deseado. De Zach es PWM con una frecuencia de 20khz.
