Paso 3: Cableado para arriba y la instalación de la parte inferior

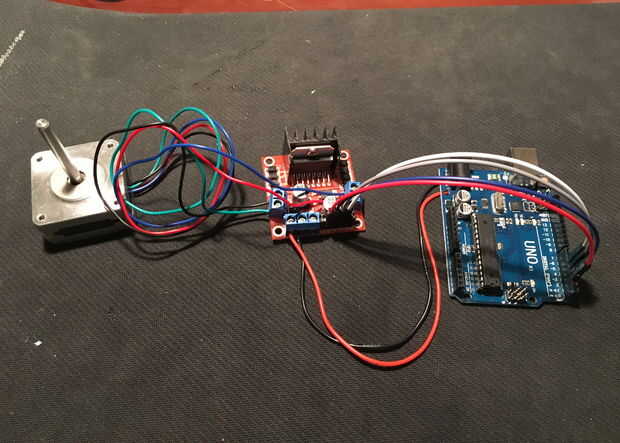

Como el tablero de conductor de pasos dibuja una justa cantidad de corriente, y quise utilizar un solo conector, sólo soldar algún cable de calibre más pesado al conector de alimentación de Arduino Uno y había conectado directamente a la Junta de controlador L298N paso a paso. También desoldar las cabeceras de las Arduiono y paso a paso L298N controlador y soldar los cables directamente entre ellos. Sin embargo, ciertamente puede usar puentes, sólo me gustó esto que mantienen los cables cortos y parecía limpia. También había soldado el cable tierra y control para el interruptor de pedal para el arduino. Utilicé a un conector de teléfono de 1/4" tenía que poner alrededor de la conexión de interruptor de pedal. Así que el sueldan los otros extremos a la toma de 1/4" para el pedal una vez que todo estaba instalado.

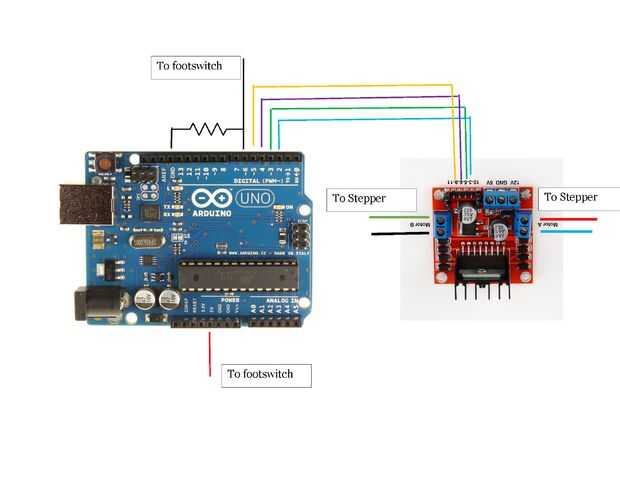

He incluido un diagrama de las conexiones en una de las fotos.
Arduino Pin---Pin L298N
2 -------------------------- 1
3 --------------------------- 2
4 ---------------------------- 3
5 ---------------------------- 4
6 a la 10K resistencia y pedal
Tierra al otro extremo del resistor de 10K
5V a pedal
No olvide conectar la parte inferior del conector de alimentación de Arduino más a 12V en L298N y tierra en el conector de alimentación de Arduino a GND el L298N. De lo contrario, el L298N no tendrá ningún poder.

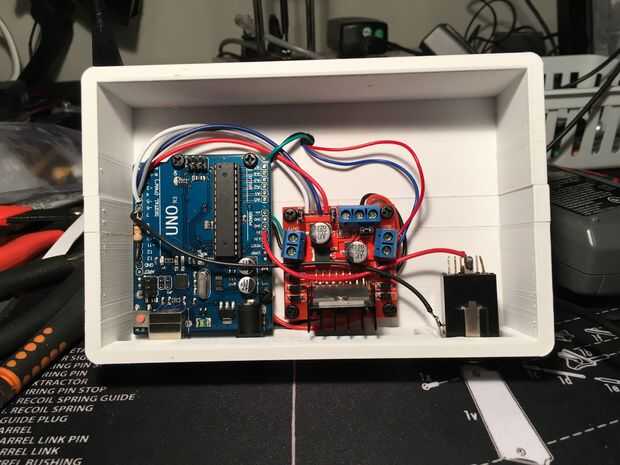

Una vez que haga las conexiones entre el Arduino y L389, puede seguir adelante e instalarlas en el cuerpo a los distanciadores de la PCB tal como se muestra. He utilizado estándar distanciadores Motherboard, Tarjeta madre y los tornillos, ya que tenía un montón de ellos poniendo alrededor. Luego instale al conector de teléfono de 1/4" y alambre para arriba. A alambre por el paso a paso más adelante.
