Corriente uno a través de un campo de ceros

En los años 70 trabajaba para el Northern Telecom (Nortel Networks). Asistí a un curso de electrónica digital y parte del curso trata de LED y ojotas.

Una de las tareas que tuvimos que realizar fue llamada ejecutando uno a través de un campo de ceros. En este ejemplo tenemos seis LEDs que están apagados y cada LED tuvo que apagarse entonces a través de toda la secuencia de LEDs.

Fue un montón de cables y probablemente podría no hacerlo hoy y ¿por qué yo? Usando la placa Arduino es mucho más fácil!

Este ejemplo es para principiantes o curiosos.

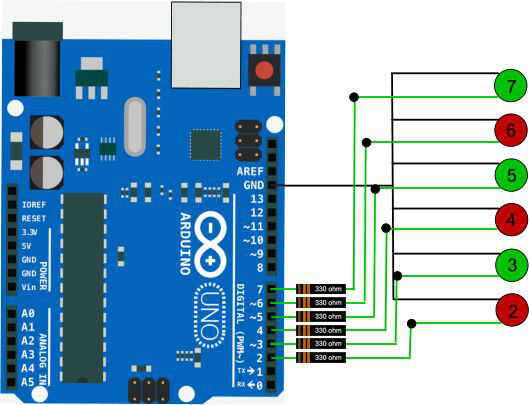

Si quieres probar este ejemplo necesita las piezas siguientes:

6 LEDs.

6 resistencias de 330 ohmios.

1 clon de Arduino.

7 cables de puente.

1 protoboard.

Puede alimentar este ejemplo a través del puerto USB.

======================================================================

Aquí está el código: puede copiar y pegar en tu IDE.

/ * Ejecutar uno a través de un campo de ceros este código de ejemplo está en el dominio público. */

darle un nombre a los LEDs y asignarles a un número:

int led1 = 2;

int led2 = 3;

led3 int = 4;

led4 int = 5;

led5 int = 6;

led6 int = 7;

la rutina de instalación se ejecuta una vez al presionar reset:

void setup() {}

Inicializa los pines digitales como salida.

pinMode (led1, salida);

pinMode (led2, salida);

pinMode (led3, salida);

pinMode (led4, salida);

pinMode (led5, salida);

pinMode (led6, salida);

}

una y otra vez funciona para siempre la rutina bucle:

void loop()

{digitalWrite (LED 1, HIGH); / / enciende el LED (alto es el nivel de voltaje)

Delay(50); esperar

digitalWrite (LED 1, bajo); Apagar el LED por lo que la tensión baja

Delay(50); esperar

digitalWrite (led2, HIGH); Encienda el LED (alto es el nivel de voltaje)

Delay(50); esperar

digitalWrite (led2, LOW); Apagar el LED por lo que la tensión baja

Delay(50); esperar

digitalWrite (LED 3, alto); Encienda el LED (alto es el nivel de voltaje)

Delay(50); esperar

digitalWrite (LED 3, bajo); Apagar el LED por lo que la tensión baja

Delay(50); esperar

digitalWrite (led4, HIGH); Encienda el LED (alto es el nivel de voltaje)

Delay(50); esperar

digitalWrite (led4, LOW); Apagar el LED por lo que la tensión baja

Delay(50); esperar

digitalWrite (led5, HIGH); Encienda el LED (alto es el nivel de voltaje)

Delay(50); esperar

digitalWrite (led5, LOW); Apagar el LED por lo que la tensión baja

Delay(50); esperar

digitalWrite (led6, HIGH); Encienda el LED (alto es el nivel de voltaje)

Delay(50); esperar

digitalWrite (led6, LOW); Apagar el LED por lo que la tensión baja

Delay(50); esperar

}

Hacer las cosas hacer cosas por escribir código es mucho más fácil!

Si desea otro desafío ¡ lleva un cero a través de un campo de unos cambiando el código!
