Pruebas de pintura conductora desnuda en mayores tensiones y corrientes

me di cuenta el envase de la pintura conductora desnuda afirma que no ha sido probado en más de 12 VCC. Tomé esto como un desafío para averiguar lo que podría hacer.

Los materiales tenían en mano, sólo permitido para pruebas en AC de 120v, así que decidí ir a por ello, como podemos hacer más pruebas más adelante.

Materiales:

En primer lugar, necesitaba un sustrato. Elegí algunos 1/8" HDF (fibra de alta densidad). Es el mismo material que hacen pegboard de.
A continuación cogí 4 tuercas, pernos y arandelas para las conexiones eléctricas.
También necesitaba algo para alimentación, así que cogí un cable de repuesto para algún aparato eléctrico perdido.
Para una carga, he usado un par de woot-apagado las luces, conectado a un cargador de teléfono usb 120v, así como una bombilla incandescente de 60 vatios en una base de edison para adaptador de enchufe de la NEMA.
Luego agarré una cuadrilla solo repuesto salida caja y energía salida.
Y último pero no menos importante, lo realmente estoy probando. La pintura conductora desnuda.

Seguridad:

Esta es una mala idea, yo solo voy a decir, no lo hacen. No sólo tienes voltaje de CA de 120v vivo sentado en algunos pernos totalmente expuestos, pero también tiene esa misma tensión corriendo a través de una línea de carbón sentado en un trozo de madera. Si me ignoran y hacerlo realidad, por lo menos tener un extintor cerca y hacerlo en un circuito con un interruptor de circuito.

Procedimiento:

Lo primero que hice fue configurar las conexiones. Tienes que perforar cuatro agujeros en el sustrato de tu elección, lo suficientemente grande para sus tornillos.

Después de esto, usted necesitará preparar el cableado. Corte el extremo del cable de alimentación y luego corte la segunda pieza de cable para conectar a la salida. Alambre hasta su salida, por cada uno de los cables de conexión a la salida y la salida en la caja única de montaje.

A continuación creamos los conductores mediante la ejecución de una capa de pintura conductora desnuda entre los orificios de entrada y salidos en el substrato. Se utilizó una tira de 1/8" de desnudo. Probablemente obtendrá más actual con capacidad por hacer un rastreo más amplio con el desnudo.

Ahora es el momento para conectar todo. Pele los extremos de los cables, coloque los pernos en la parte inferior del sustrato, coloque los cables sobre el sustrato junto a los tornillos, colocar la arandela en la parte superior y todo perno hacia abajo. Este apriete la pintura pelada en la parte inferior de la lavadora, que debe ayudar a hacer una mejor conexión. Una vez todo atornillado, deje que se seque. La pintura pelada no parece ser muy conductora mientras húmedo (más de 15KOhms).

Una vez todo seco, probamos con una carga pequeña. Un cargador de teléfono USB, alimentando un conjunto de luces de woot. Una vez que todo estaba conectado, enciende el circuito. En este punto, nos dimos cuenta de algo interesante. La enciende y apaga su el propios, en un marco de tiempo. Parecía que habíamos creado un oscilador mediante la adición de una resistencia en el circuito. Cargar los condensadores en el cargador del teléfono hacia arriba lentamente, llegar a un cierto punto que activa el regulador para puesta en marcha, descarga toda la energía de los condensadores a las luces, luego se apagará hasta que podría cargar otra vez. La pintura aún no estaba seco.

Después de dejar la pintura se seque un poco rato más (en realidad, con una pistola de calor... no es nadie tiene tiempo para eso) las luces permanecen encendidas constantemente.

Esto era una carga más bien pequeña, menos de 100 mA o menos. La pintura fue manejarlo como un campeón sin embargo. Ninguna calefacción sensible de los rastros y las luces eran brillantes como lo sería cuando está enchufado a un tomacorriente de pared regular.

Ya era hora de que la bombilla de 60W. Al encender todo con la bombilla de 60w, no tuvimos ninguna luz. Comprobación de la tensión en la en la salida demostró unos 3 voltios pasando por, con la tensión aumentando lentamente. Decidimos mantenerlo encendido y notó la tensión comenzar aumentando más rápidamente. Finalmente, a unos 12 voltios, el bulbo había iniciado iluminado débilmente y comenzó a recibir más brillante. En aproximadamente 14 voltios, humo comenzaba a emitir desde el área de la pintura pelada. Resulta, no era la pintura pelada que estaba fumando, pero el substrato de madera por debajo. Comprobación de la temperatura con un termómetro infrarrojo revelaron que la temperatura de la pintura pelada y la madera circundante era unos 450-500 grados Fahrenheit. La pintura desnuda finalmente había iniciado un arco. En este punto se utilizó un medidor de corriente abrazadera-en ver cuanta corriente pasaba a través del circuito, el medidor lee 410mA, que es cerca de 50 vatios, un poco tímido de la bombilla de 60 vatios tenía como una carga.

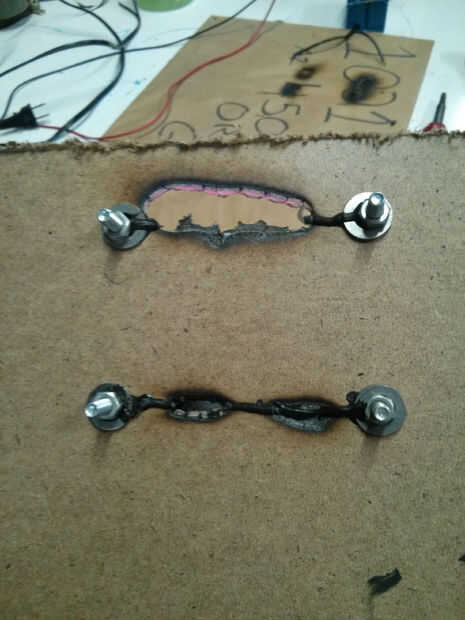

Después de un montón de caos general, formación de arcos y humo, se hizo evidente que la pintura pelada ya no era el conductor en el circuito, nos habíamos quemado por el sustrato y la madera socarrada, quemada se convirtió en el conductor. Lo dejamos hasta que la Junta finalmente se quemó bastante que el circuito se rompió.

Consecuencias:

¿Bueno, lo que aprendemos?

Nos enteramos que barniz conductor desnudo es bastante resistentes (alrededor de 40 ohmios por cm), se calienta un poco cuando la cantidad derecha de energía se pasa a través de él y no gusta 120v AC.

También hemos aprendido que tiene que estar completamente seco antes de usarlo, si es demasiado resistente a ser útil para mucho de nada (no incluso permite un LED a la luz cuando está mojado).
