Paso 2: El rectificador de onda completa

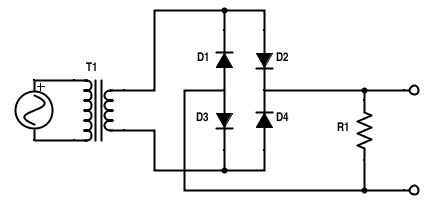

El rectificador de onda completa se construye como se muestra.
Puede utilizarse el transformador (etiquetado T1) a la fuente de voltaje de CA de los enchufes eléctricos a una tensión más baja. Dependiendo del país, puede variar el voltaje de CA en las salidas de 110 V a 230 V que son muy altos voltajes y seriamente alguien puede electrocutar si entran en contacto con la tensión. El transformador puede reducir esta tensión y reducir así el peligro.
La tensión reducida del transformador ahora pasa por uno de los diodos. Recuerde que los diodos solo permiten actuales para fluir en una dirección (por lo tanto, la forma de flecha). Por lo tanto, qué diodo, la corriente fluirá a través de depende de si la tensión está en la mitad positiva del ciclo o la mitad negativa. Durante la parte positiva del ciclo coseno de la tensión de la corriente fluye a través de D2 y D3. Durante la mitad negativa, la corriente fluye a través de D1 y D4. Sin embargo la tensión en los extremos tiene siempre la misma polaridad. Por lo tanto esta parte del circuito efectivamente nos da el valor absoluto de la tensión de entrada coseno (después de ser caminado por el transformador) menos 2 gotas de diodo de tensión (recordemos que la caída de tensión en los diodos es prácticamente constante y ~ 0. 65 V).
