Correcta configuración de herramienta de corte torno (5 / 7 paso)

Paso 5: Lectura de la regla

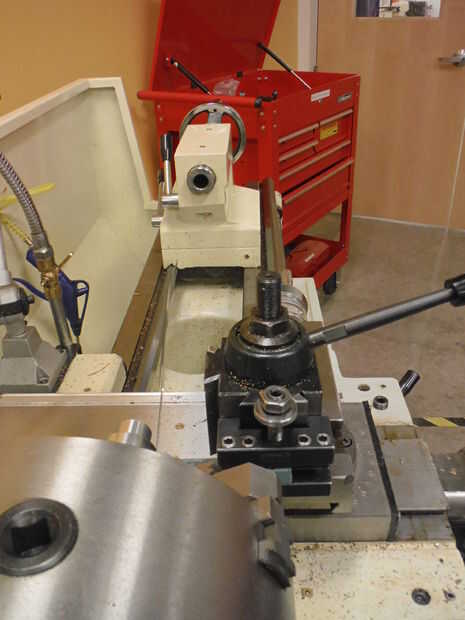

Si la altura de la herramienta se ajusta correctamente, la regla será absolutamente vertical. Al igual que en la primera foto.

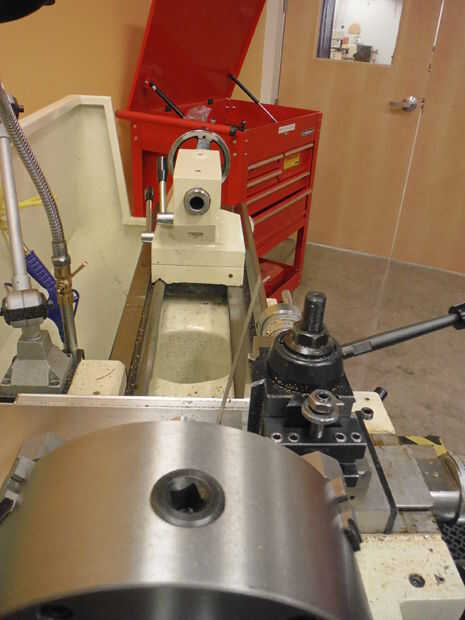

Si la regla se inclina a la derecha y luego el cortador está sentado demasiado. Herramienta del lanzamiento post cam y ajuste la altura del poste de la herramienta para llegar a la altura correcta. Ver segunda foto

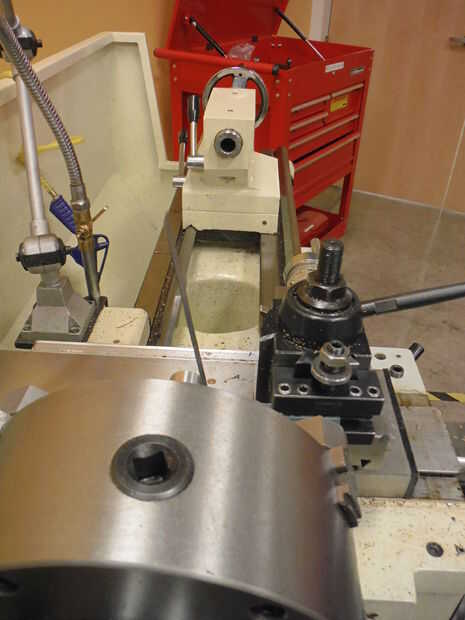

Si la regla está inclinada a la izquierda hacia la parte posterior del torno la punta de la herramienta de corte está por encima de la línea central de la parte. Lanzamiento de la leva y otra vez hacer girar la rueda moleteada para bajar un poco la herramienta.

Ajuste puede tomar varios intentos hasta que la regla al parecer recto arriba y abajo (vertical) visto desde la parte posterior del torno. En tiempo que el operador desarrollará una habilidad real para fijar la herramienta en sólo uno o dos intentos.

Si la regla es vertical, establecer firmemente la tuerca de bloqueo sentado sobre la rueda moleteada ajuste. Se conservará la configuración
