Herramienta de corte de PCB

deseo tener una mini sierra circular para cortar mi pcb, pero a veces es suficiente tener una fresa modificada y un marco adecuado para fresa de disco en una línea recta. He diseñado uno en este instructable, es muy barato y vendrá de los objetos ordinarios.

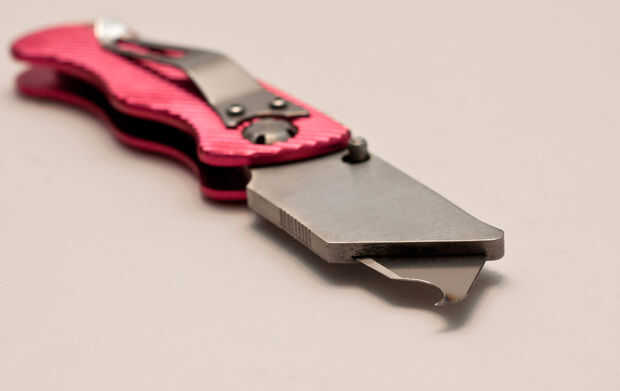

Porque simplemente no puede "cortar" el pcb con una hoja normal, tienes que modificarlo para rayar las dos superficies del pcb, así que para ajustarla.

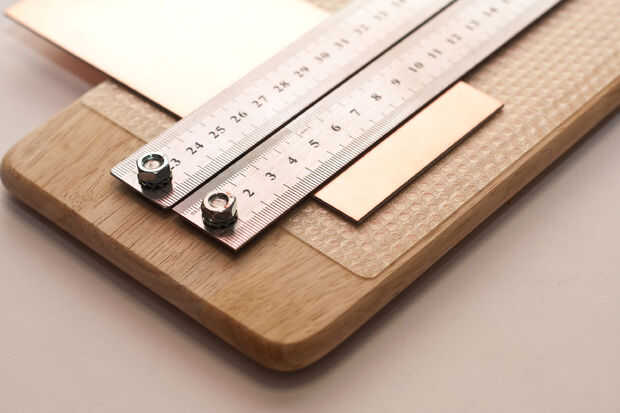

Este método funciona bien si dibujar en dos líneas de pcb en la parte superior y por debajo de las superficies y compruebe que están exactamente alineados. Luego deslice el pcb en el marco y scrath más y más veces la superficie hasta que tenga un rut que corre sobre toda la longitud, girar al revés el pcb y hacen lo mismo en el otro lado. Ahora sacar el pcb y hacer un poco de fuerza a mano para romperlo en dos pedazos. Completan las piezas con un papel de lija.
