Cookie Monster - un robot parlante integrado con holgura (2 / 4 paso)

Paso 2: Un contenedor base y armazón esqueleto

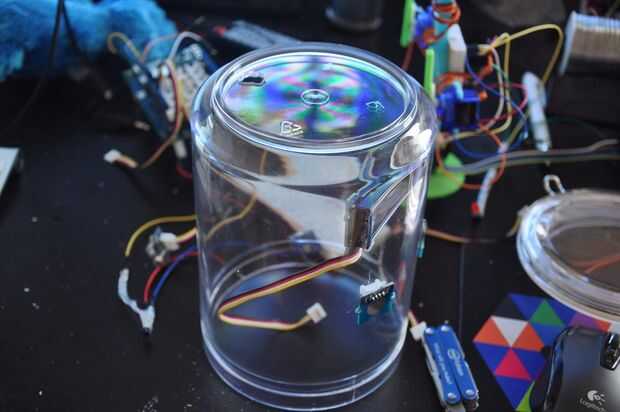

He comprado el envase del plexiglás en Walmart. Se ve bien y se pueden ver todos los componentes dentro. Esto es importante si eres un geek ;)

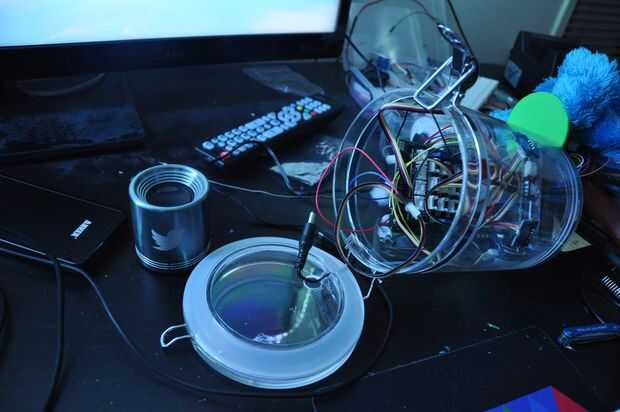

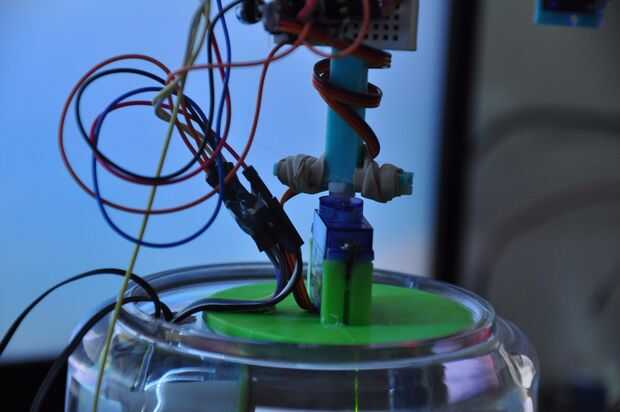

Una vez que un recipiente como a mi vas a tener que adaptarlo para acomodar toda la electrónica. Solo pegué todos los elementos. Con una taladradora puede hacer todos los agujeros necesarios para los interruptores de tacto y un cable de alimentación. También, en la parte superior, asegúrese de que crear un agujero lo suficientemente grande como para ejecutar todos los cables a través de él. En mi caso el agujero superior es 10mm de diámetro. Vas a tener que pegar el esqueleto del monstruo de galleta en la parte superior del envase del plexiglás.

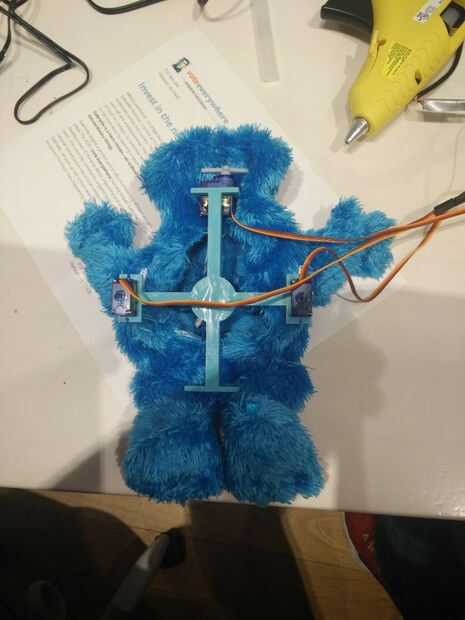

Cookie monster marco es muy importante en todo el proyecto. Imprime en una impresora 3D. Pero si no tienes un acceso a una impresora se puede construir un marco de usted mismo. Sólo tiene que utilizar algunos elementos de plástico que encuentra en cualquier tienda y un poco de pegamento. Ser creativo. Asegúrese de que los servos se adaptan bien y no van a mover al monstruo de las galletas se mueve sus manos.

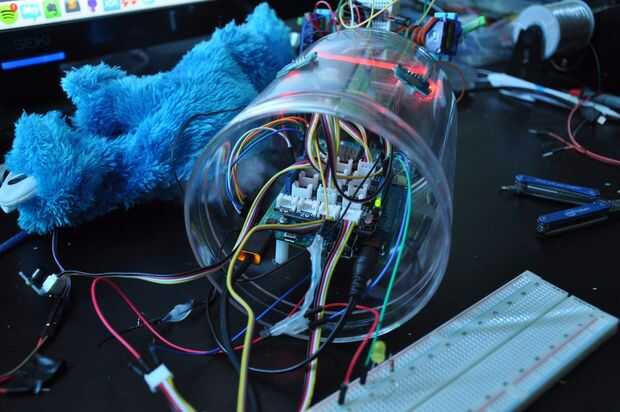

Como veis en la primera foto en la galería, el transistor está pegado a la pared del recipiente. También el timbre y los cables del sensor de los sonidos se pegan al recipiente. No permita que ningún cable se suelta dentro porque puede quemar algo.

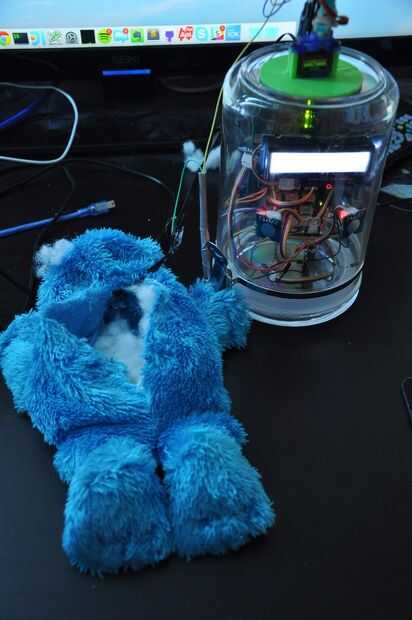

Una vez que haya terminado con el marco y la base, usted puede poner la piel de un monstruo de las galletas. Asegúrese de que el cuadro tiene el tamaño perfecto para cualquier mascota Cookie Monster tienes. Vas a tener que dejar un margen para que las manos y la cabeza se pueden mover libremente.

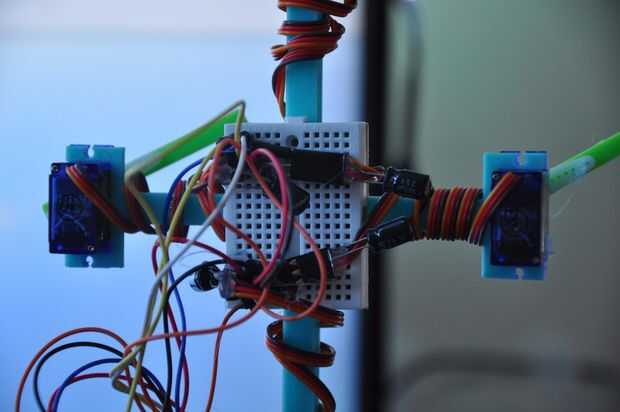

Hay una pequeña placa en el esqueleto. Provee voltaje para los servos por lo que no tiene (+) y tierra por separado para cada motor. Sería 3 x 4 = 12 cables. Si utilizas un par de cables de los servos sólo vas a necesitar 6 cables. Y no te olvides del sensor de proximidad y un LED rojo que van a los ojos del monstruo de las galletas.
