Convertir una moto muerta en una máquina de velocidad! (4 / 5 paso)

Paso 4: Prepárese nuestro cableado

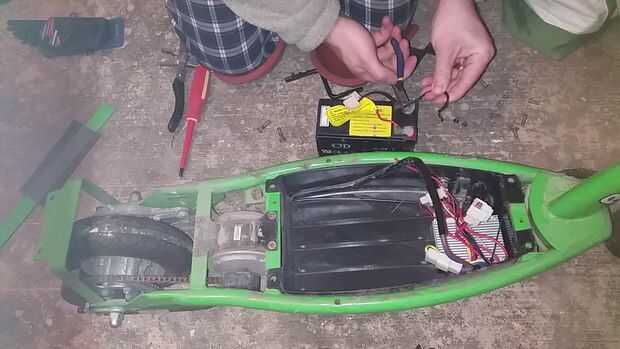

Ahora necesitamos agregar conectores Anderson donde las baterías solían ser enchufado. Estoy eligiendo tener un muy corto plazo con Anderson powerpoles alojarse en la base, y las baterías tendrán un cable muy largo bajando a la "entrada".

El cableado puede verse mejor en el video en lugar de un montón de fotos, pero esencialmente, el enlace entre la batería y el fusible tiene que ser cambiado. El cuadro tiene notas para ayudarle a través de los pasos.

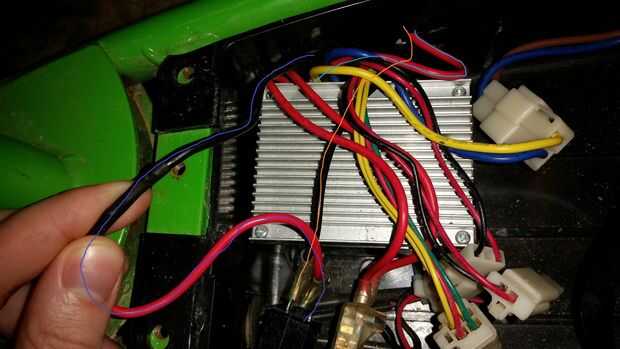

El cable rojo de la batería todavía va a ir directamente a la batería nueva. El cable negro del controlador va a volver a dirigir hasta el fusible, y desde el fusible, volvemos a la batería. En mi caso, la forma más fácil de pasar a través del fusible era que el alambre del fusible y "-" (negro) hilo que va en el controlador directamente soldado juntas. Esta izquierda con 2 olvídese de cables que había cortado ahora necesaria para volver a ser terminados con los conectores anderson.

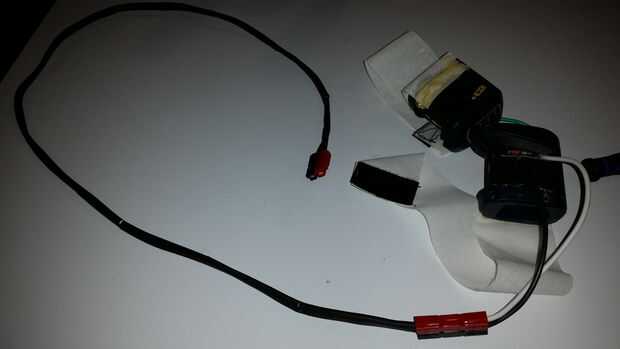

Por razones de seguridad, también estoy agregando Anderson powerpoles cerca de la batería, por lo que el cable entre la batería y la base sólo actuará como una extensión de liberación rápida. Así, si alguna vez consigue enredarse el cable, hay menos riesgo de daño.

Para más información sobre cómo realizar el cableado, puede ver mis dos ibles para más detalles o ir con su propia opción de la batería.

Este primer uno sobre cómo hacer el arnés.

Este segundo uno cómo para rizar conectores anderson.
