Convertir cualquier Radio en un amplificador de guitarra (6 / 8 paso)

Paso 6: Prueba y soldadura

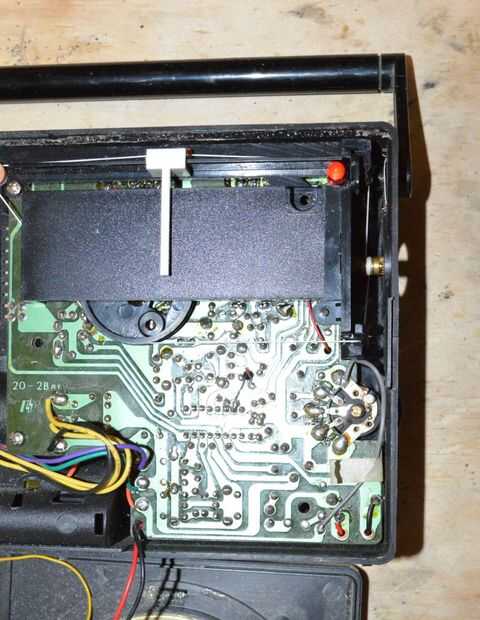

Los pasos siguientes implican colocar los cables de la toma en el interior de la radio. En mi primera radio he seguido los pasos siguientes. En mi segundo sin embargo accidentalmente en mal estado del cableado y todo funcionaba todavía! Voy a ir a través como por cable éste primero y luego dejar que sabes lo que hice en el segundo.

Pasos:

1. uno de los cables debe soldarse a un punto negativo en la radio. El lugar más fácil para el alambre de la soldadura está en el polo negativo dentro de la caja de la batería. Hay ya allí la soldadura (deberás añadir más sin embargo) y es fácil de identificar.

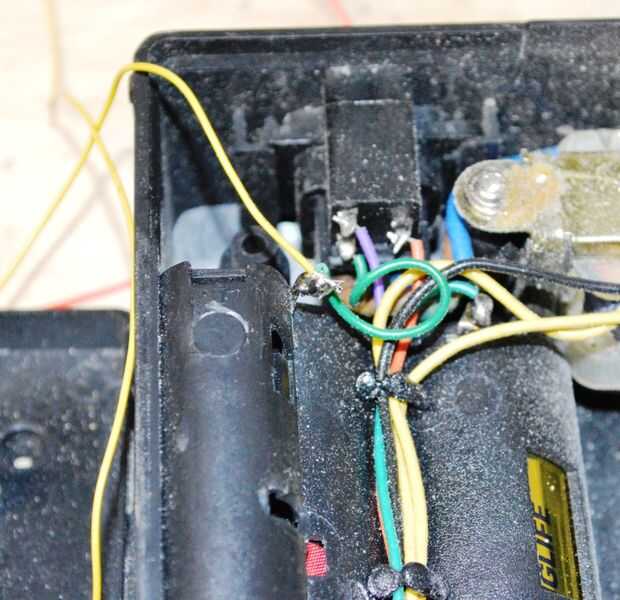

¿2. tan cual cable en el conector de entrada la soldadura hacia el polo negativo? En una toma de la punta es la sección "caliente" significa su positivo y el lado es la sección negativa. En las fotos he adjuntado un cable amarillo para el punto de soldadura negativo en la toma. A soldar el extremo del cable al terminal negativo de la batería.

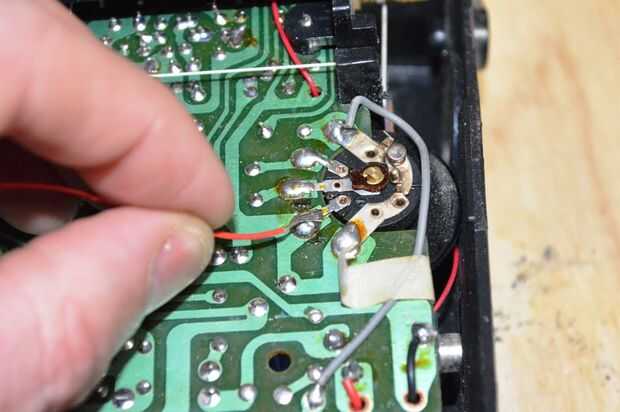

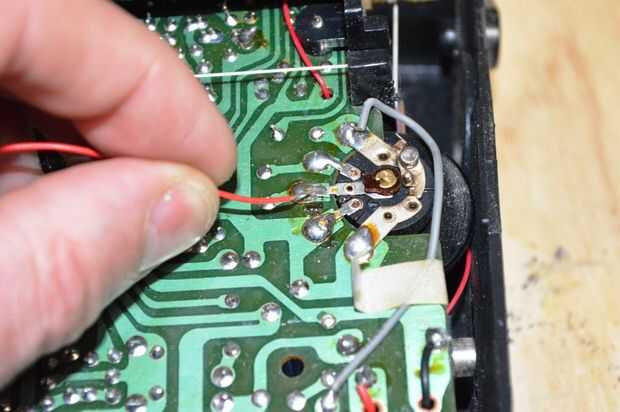

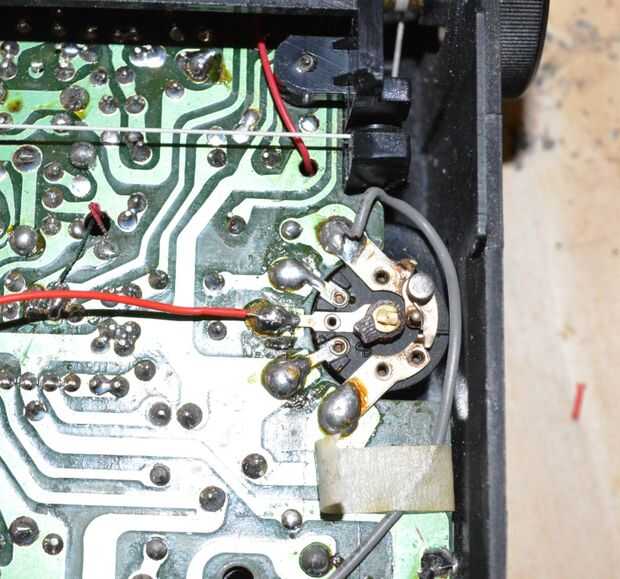

3. ahora con tu guitarra enchufado en el conector de entrada, prueba cada una de las almohadillas de soldadura en el pote de volumen. Coloque el cable en uno, rasguear la guitarra y si no pasa nada el siguiente hasta que oiga la guitarra sale de la radio.

4. soldar el cable en su lugar y listo con el cableado.

Notas en mi segundo intento.

En mi segundo intento en hacer uno de estos (documentada en el siguiente clip de Youtube) yo en mal estado-hasta el cableado. Durante todo el video seguía llamando el terminal positivo negativo (error muy tonto!) Debido a esto añadí realmente el cable negativo de la toma de entrada al terminal positivo de la radio. Sorprendentemente todavía funcionaba todo perfectamente! Sólo viene a demostrar lo fácil este hack realmente es – usted puede faltó el cableado y todavía funciona!
