Paso 2: La conexión todo!

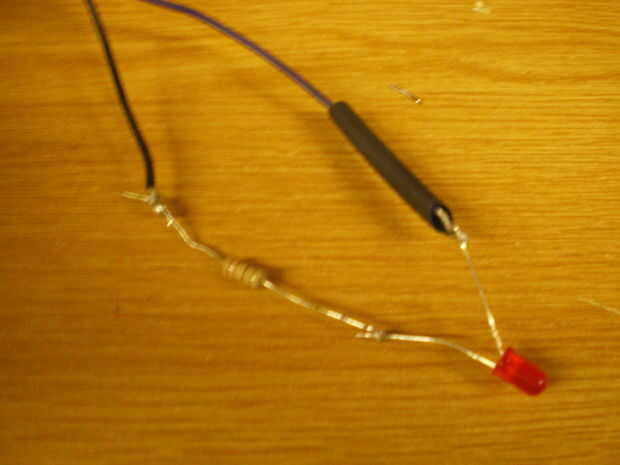

Si desea agregar un espera o una corriente en el LED tendrá un LED (rojos recomendadas pero no una necesidad) y una resistencia de Ohm 330. Soldar un cable negro con un extremo de la resistencia y la pata corta del LED al otro. La resistencia, la tensión disminuye hacia abajo para evitar que dañar el LED. Antes de que otro soldado opcionalmente deslizarse en un poco de encogimiento del calor de la tubería para evitar cortocircuitos. Soldar el cable morado en la pierna más larga y al conectarlo pero no enciende, debe encender.

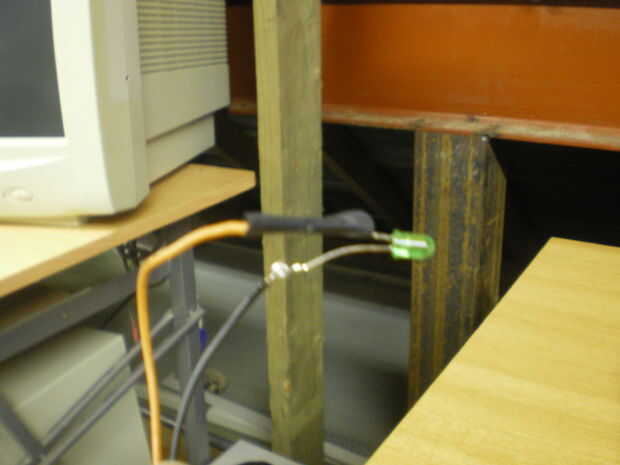

También puede tener otro LED (verde funciona mejor) a la luz cuando se enciende la fuente de alimentación. Algunos dicen que usar el cable gris para la energía el LED pero hay otra resistencia de 330 Ohm. Solo que conectado al cable naranja 3, 3V.
Si utiliza el cable gris:
Antes de que suelde en slip otro poco de calor tubería del encogimiento sobre que deje de pantalones cortos. Suelde el cable gris a uno de los extremos de la resistencia y el otro extremo de la resistencia a la pierna ya del LED y un cable negro la pierna más corta .
Si utiliza el cable naranja 3, 3V:
Antes de que la soldadura en slip un poco de calor tubería del encogimiento sobre él para dejar cortos. Suelde el cable naranja a la pata más larga del LED y un cable negro la pierna más corta .

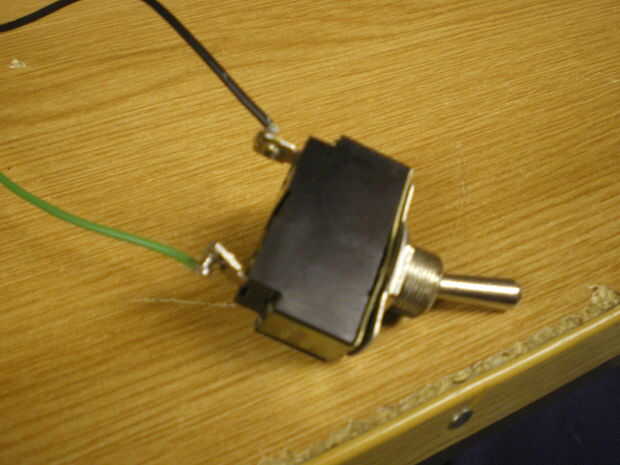

Ahora para el interruptor, si tienes uno en la parte posterior de su fuente de alimentación supongo que realmente no necesita pero creo que debería usarlo independientemente. Conectar el verde del alambre a un contacto en el interruptor y un negro al otro. Si tu realmente contra el uso de un interruptor entonces solo cinta los cables verdes y negro.
También se puede utilizar un fusible de 1 amperio. Todo lo que hace obtener el grupo de cables negros que va a utilizar y cortarlas en algún lugar a lo largo del cable y luego los puente con un fusible en un portafusible.
Alguna fuente de alimentación necesita una carga para que funcione correctamente. Para proporcionar esta carga soldadura un cable rojo a un extremo de 10 ohmios, resistencia de 10 vatios y un cable negro al otro. Este truco de la fuente de alimentación a pensar su accionar algo.
Si esto es todo confuso hay un diagrama para ayudar. El diagrama muestra el método de post de enlace para conectar los cables. Voy a explicar más acerca de estos en el siguiente paso. También conecta el cable gris con el LED de encendido pero también se puede utilizar el cable naranja y también se muestra el cableado de la resistencia de alto voltaje.
