Paso 4: Soldadura de piezas a la Junta
Bien, este paso puede ser un poco intimidante para algunos de ustedes ya que las piezas son pequeñas y SMD. Pero no teman! Es realmente más fácil de lo que parece y compartiré algunos consejos y trucos para hacer el trabajo más fácil.
Soldador: Tener la herramienta adecuada para el trabajo es esencial para cualquier proyecto! Y si eres un eléctrico, pasatiempos esta herramienta es que una necesidad absoluta! Yo personalmente uso una estación que suelda, el Weller WES51. Esta plancha tiene puntas intercambiables y levantarse a la temperatura en unos 10-15 segundos. Al soldar piezas SMD es muy importante utilizar un hierro con punta punta fina! Aunque es posible utilizar $5 grandes voluminoso plug-n-play de hierro de Walmart, una estación con control de temperatura y fina punta hace una Junta de soldadura fuerte, confiable, perfecto cada vez con facilidad.
Pinzas: Como se dijo antes, tener la herramienta adecuada! Pinzas de hacen la vida mucho más fácil cuando se trabaja con componentes SMD. Realmente puedes hacer con cualquier tipo, de los que se encuentran en cualquier farmacia tienda a los especialmente diseñados, que usted puede ordenar cuando ordene refacciones en Mouser.com
Pinza: Esto es opcional, aunque tener una abrazadera puede ayudar grandemente sujetan la placa y mantener movimientos. No utilizo uno pero si no lo necesita un dedo libre para sostener el tablero y con un hierro de estar tan cerca de tu dedo... ten cuidado! Yo he sido quemado... muchas veces... y no es agradable.
Previamente estañado: Una cosa que puede hacer todas las conexiones de soldadura más estable y fácil de hacer es la lata cualquier conexión que vas a hacer. Para este proyecto que aplicaremos la soldadura a una sola almohadilla en el tablero. Luego tomar la pieza con las pinzas, calentar la almohadilla con soldadura y virar a un lado de la parte a la almohadilla. Luego realizar una conexión de soldadura limpia al otro lado antes de limpiar la Junta de soldadura de tachuela. Al hacerlo de esta manera usted no tiene que mantener la soldadura además de la parte cuando usted adhiere a la Junta!

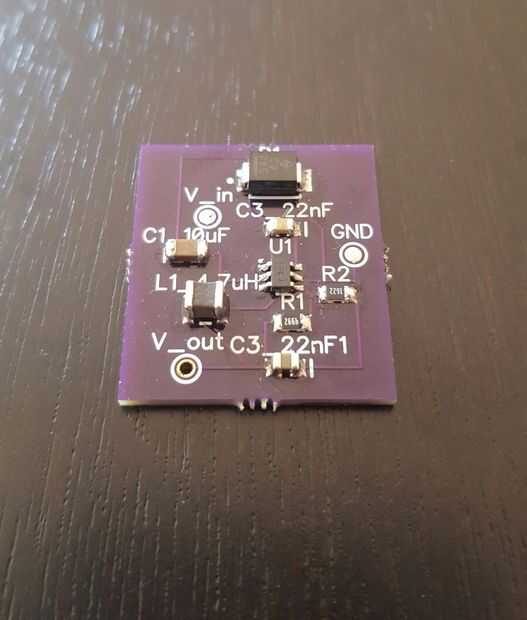

Examinar: Es importante examinar la placa cerca terminada! Si ves cualquier articulación cuestionable ahora es el momento para la paciencia y diligencia. Vuelva a calentar la conexión y limpiar hasta que cumpla con sus requerimientos. Busque pantalones cortos! Afortunadamente este es un circuito muy simple y la única fuente para cortos es el IC sí mismo entre los pasadores. Si existe un cortocircuito a calentar las articulaciones y tire con su hierro.
