Paso 1: Reunir los materiales!

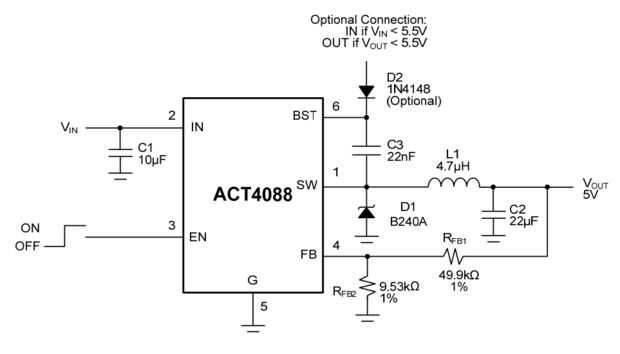

Así que con cualquier proyecto de creación de prototipos esto realmente no debería ser el primer paso... Pero vamos a seguir adelante y hacerlo cuz es tan rematadamente divertido! Una pequeña revelación, usaremos el ACT4088 porque es barato y tiene una VOut ajustable junto con un máximo de 1,5 a. Por supuesto si necesita diferentes características, lo más probable es, hay un chip para usted! El circuito que construiremos se toma directamente de la hoja de datos de IC y funciona muy bien!
Lista de partes:
- ACT4088 - http://www.mouser.com/ProductDetail/Active-Semi/AC...
- 4.7 uH Inductor - http://www.mouser.com/ProductDetail/Murata-Electro...
- Diodo de Schottky - http://www.mouser.com/ProductDetail/Vishay-Semicon...
- 10 uF Capacitor - http://www.mouser.com/ProductDetail/AVX/08053D106K...
- 22 nF condensador - http://www.mouser.com/ProductDetail/Vishay-Vitramo...
- 22 uF Capacitor - http://www.mouser.com/ProductDetail/AVX/08056D226M...
- kΩ 49,9 resistencia -http://www.mouser.com/ProductDetail/Vishay-Dale/CR...
- 16.2 kΩ resistencia -http://www.mouser.com/ProductDetail/Vishay-Dale/CR...
Notas: Bien, ahora a abordar algunos diseño toma nota.
- Todas las piezas son de montaje superficial por dos razones. 1: nuestro proyecto va a ocupar mucho menos espacio que una vez terminado. 2: piezas SMD son generalmente más barato hoy en día. : P
- El inductor listado está protegido como speced en la hoja de datos sin embargo tengo una sin blindaje y el circuito funciona igual de bien y es de $0,20 más barato.
- Las dos resistencias enumeradas son speced para 3.3V sin embargo es más que bienvenida para cambiar lo que valores quieres! La selección de resistencia es cómo cambiar VOut a lo que se desea. La ficha técnica recomienda mantener la resistencia kΩ 49,9 y cambiar el resistor 16.2 kΩ. Este dicho con un poco de imaginación te puede ver cómo se puede utilizar un potenciómetro para hacer la variable propia $2 fuente de alimentación! Que han hecho y le mostrará al final de este instructivo.
