Paso 2: Evitar la entrada de energía DC

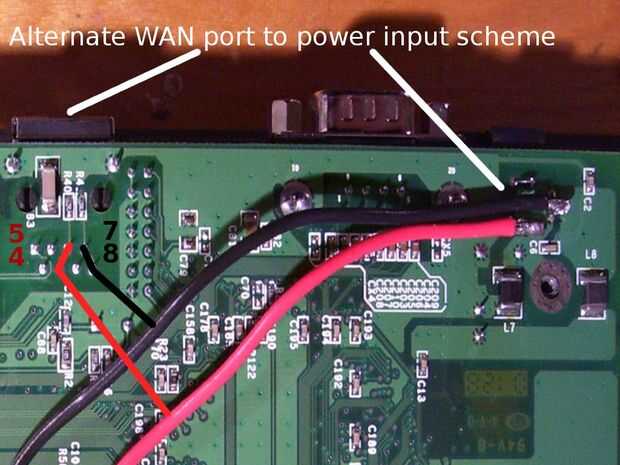

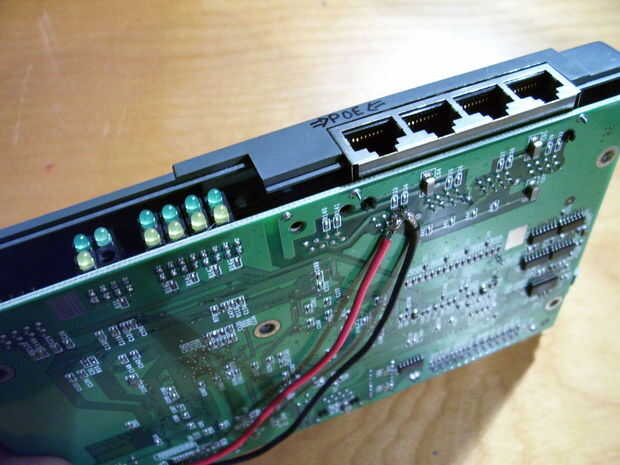

En mi caso, yo no estaba seguro si me gustaría usar mi router como un router real o simplemente como un interruptor. Con esto en mente, decidí hacer el primer puerto en integrado del router cambiar el "Puerto del inyector". Si se conecta su router inalámbrico a un módem por cable que solo Conecte al puerto etiquetado como WAN/Internet en su lugar. El proceso es exactamente igual a la que estoy siguiendo pero, sólo el puerto está en un lugar diferente. Ciclo a través de las imágenes y verás las instrucciones modificadas para usar el puerto WAN en lugar del primer puerto en el conmutador.

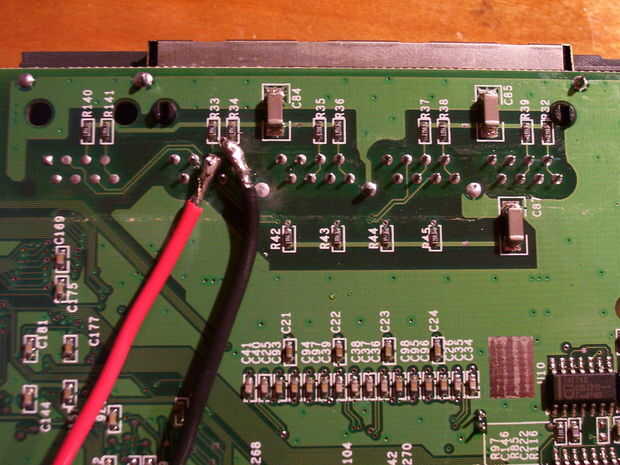

Independientemente de qué puerto que elija usar, debe soldar pines 4 y 5 con el cable rojo (o positivo). Entonces usted soldar pines 7 y 8 con el conductor negro (o negativo). Pero ten cuidado, asegurando que no Haz descuidado con su soldadura y decir, unir los pines 6, 7, 8. Puede ser un poco dificil soldar áreas que son tan cercanos y tan pequeños.

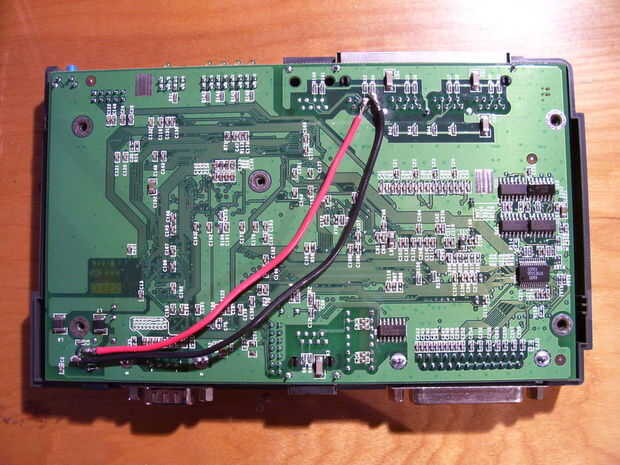

La siguiente parte es un poco difícil de explicar solo con palabras tan definitivamente revisa las imágenes. En la parte inferior de la primera foto, verás el área de entrada de alimentación de CC. Normalmente, el conector de barril de su ladrillo de la energía se conecte aquí al router. Vamos a eliminar la necesidad de ese puerto de conector de barril aquí sin embargo. En este ejemplo particular, el puerto de conector de barril es hacia abajo. Esto importa bastante. Muchos de ustedes podrían ser de soldadura con apuntar hacia arriba. No quiero mezclar las polaridades en todos.
Ratón sobre las fotos para ver lo de los pernos deben soldar donde y ampliar definitivamente.
