Conversión de fuente de alimentación 12v/24v a la maniobra controlada a distancia (código G) (8 / 8 paso)

Paso 8: Probar tu trabajo

Ahora el momento de la verdad.

Si siguió las instrucciones, había aislado el fusible correctamente y correctamente instalado los aisladores del disipador de calor ahora ya puede conectar el cable de alimentación en la franja de salida o corriente de pared. No te preocupes si no enciende la fuente de alimentación - no se supone que.

Volver a confirmar que todo está conectado y conectarse a la impresora en la aplicación host (Repetier, Pronterface, etc.) por lo que puede pasar comandos G-Code. Si la fuente de alimentación se enciende cuando abres la aplicación, está bien.

  1. En el indicador de código de G, tipo M80
    Esto activa el módulo de relé, resultando en un clic y la fuente de alimentación debe encenderse. (.. .it puede estar ya en)
  2. Tipo M81
    Esto apaga el módulo de relé, dando por resultado otro click y la fuente de alimentación debe apagarse.

Si hay un problema, compruebe el cableado y confirmar si el módulo de relés es clic al pasar los comandos M80/M81.

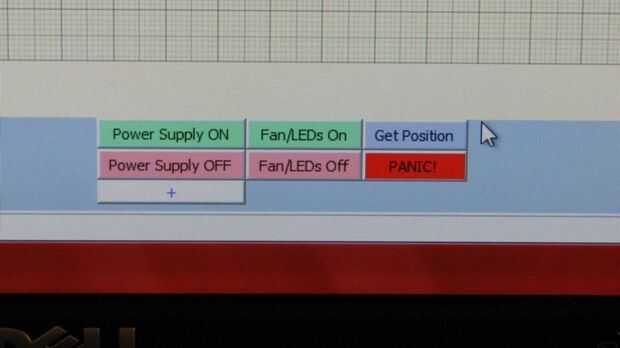

Agregué botones en Pronterface para evocar los comandos, como en la imagen.
