Conversión de fuente de alimentación 12v/24v a la maniobra controlada a distancia (código G) (7 / 8 paso)

Paso 7: Conecte el cableado

  1. Vuelva a conectar el cable cableado y el 12 (o 24 v) potencia de cableado para el suministro de energía.
  2. Corte el control cableado el tiempo suficiente para llegar a la Junta de rampas. Asegura mi cableado a los 12v cableado thar va desde la fuente de alimentación a la Junta de rampas.

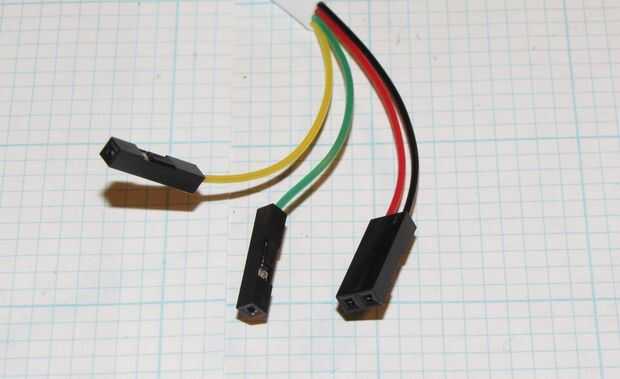

  3. Instalar conectores de Dupont en el otro extremo de los cables de control como se muestra. (Otra vez, he utilizado un módulo de dos relés tenía cuatro alambres. Si utiliza un módulo de relé simple, sólo tienes tres debido a no tener un cuarto conectado al módulo.)

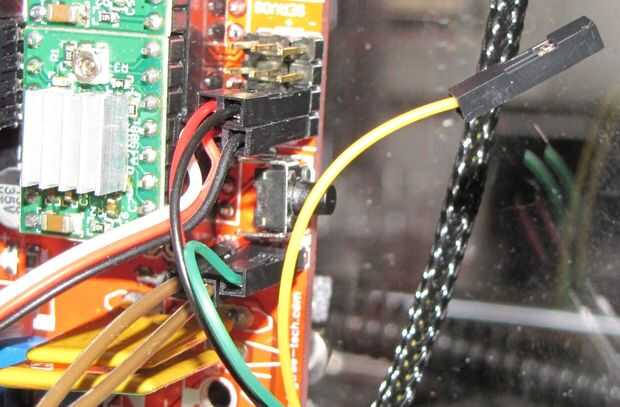

  4. Conecte los terminales de alimentación (mina son 5v = rojo y GND = negro) a la potencia del servo y terminales de tierra como se muestra. (Asegúrese de que su polaridad es la correcta o el módulo no funcionará)
  5. Conecte el cable de control (el mío es verde) con el conector PS-ON, justo al lado del botón de reset.

Eso es todo! El cableado es completado. Ahora para poner a prueba su trabajo...
