Paso 4: Paso 3: Añadir un interruptor de alimentación
En los tableros de arranque de Sparkfun, los terminales para las conexiones de estas dos están despoblados. En los tableros de Imp eléctrico, hay un encabezado macho de tres pines con un puente plástico poco usado para conectar dos de estos pines en un momento. Podemos manejar cualquier situación.

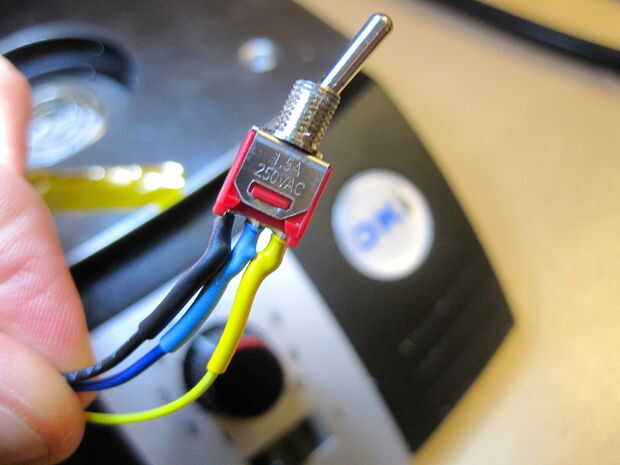

En primer lugar, vamos a poner algunos cables en el interruptor. Un interruptor SPDT simplemente selecciona entre dos conexiones: para cada posición del interruptor, es una conexión y una conexión está desactivada. El pasador central está siempre conectado; el interruptor selecciona cuál de las dos clavijas exteriores está conectado a. Tres colores de los cables es otra vez una buena idea para conseguir confundido. Utilicé cable azul para el centro de amarillo para un lado y negro por el otro lado.
- Cortar sus cables a unos 4" a 6" de longitud y los extremos de la tira. Utilizar la misma técnica que utilizamos con el potenciómetro, soldar los cables al interruptor.
- Puesto que mi interruptor era bastante pequeño, usé un poco de encogimiento de calor para mantener cosas mirar limpio y evitar cortocircuitos. Un poco de tubo del encogimiento del calor con el cortador de alambre, deslice hacia abajo el alambre sobre el empalme de la soldadura que acaba de hacer y se caliente con la pistola de calor.
SI SE SUELDA A UNA CABECERA DE TRES PINES:

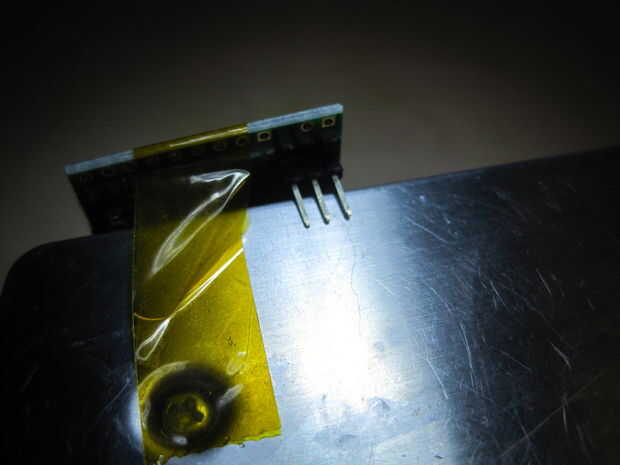

- Cinta de la placa breakout abajo y poner algunos de la soldadura en cada una de las patillas de la cabecera. Cada pin con el soldador, de calor y con el calor aplicado, fluye un pequeño cordón de soldadura en la espiga, luego quitar el calor. Tenga cuidado de no superar las clavijas con la soldadura. Si el puente de las clavijas, un lechón de la soldadura o un poco de mecha de soldadura puede utilizarse para limpiar.

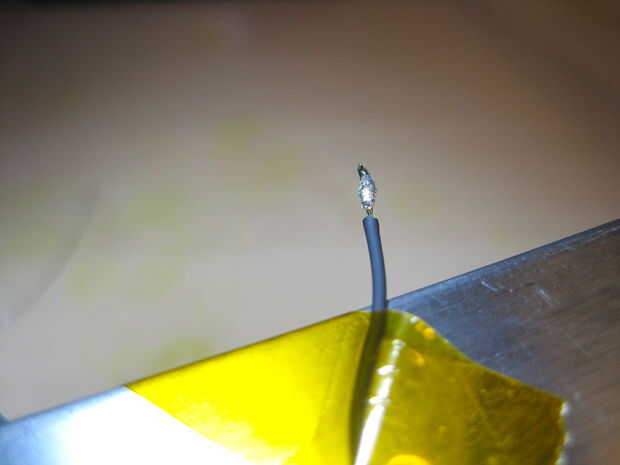

- Cinta adhesiva los extremos del cable hacia abajo y aplicar una pequeña soldadura hasta el final de cada cable, utilizando la misma técnica que utilizamos en el paso 3.

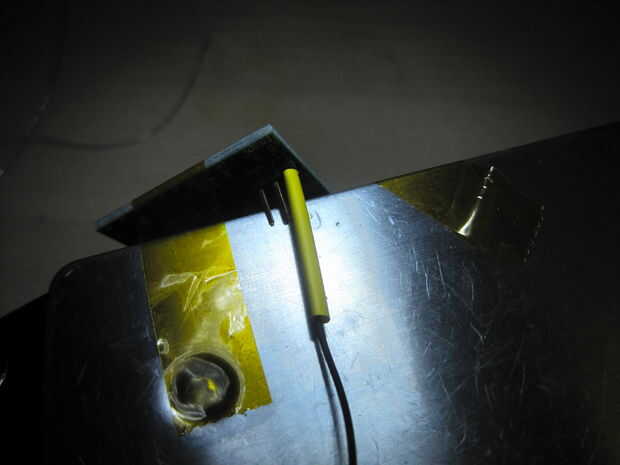

- Cortar un poco de tubería del encogimiento del calor y deslícelo sobre cada uno de los cables. Deslice hacia abajo bien y lejos de la extremidad de los cables; no vamos a utilizar en el paso siguiente, pero lo necesitamos en el cable antes de que suelde el otro extremo a la cabecera. Que desea lo suficientemente lejos para que no Haz calentado mientras usted está de soldadura y termocontraiga en su lugar.

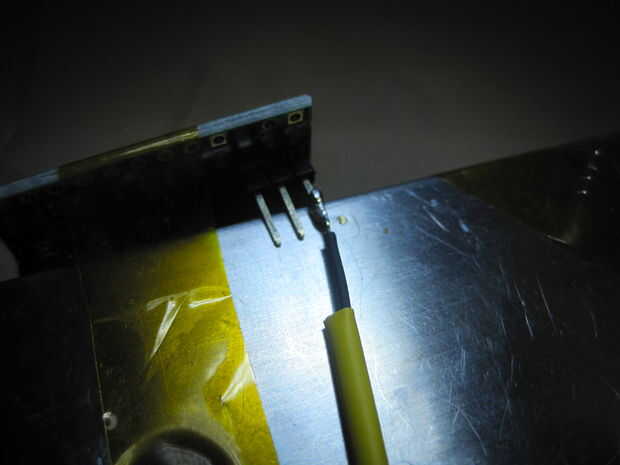

- Con el tablero de arranque todavía pegado abajo, coge el cable con un par de pinzas y sosténgalo contra el pasador adecuado. Si no tiene pinzas y es hacerlo a mano, asegúrese de mantener los dedos lo suficientemente lejos del metal para no quemarse.

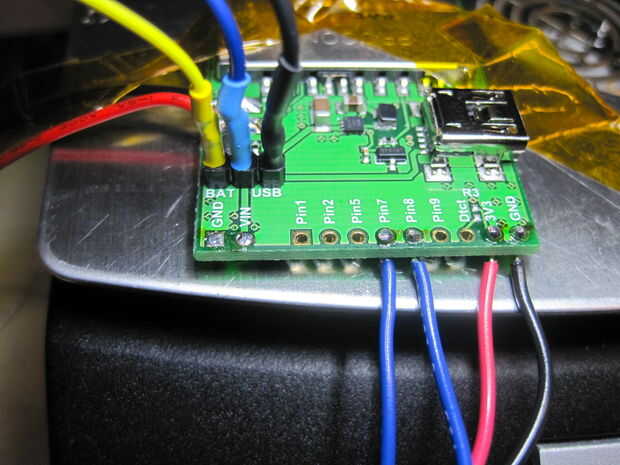

- El cable azul va a la patilla central.
- El cable amarillo va al pin de la batería (marcado "BAT")
- El cable negro va al pin USB (marcado "USB")

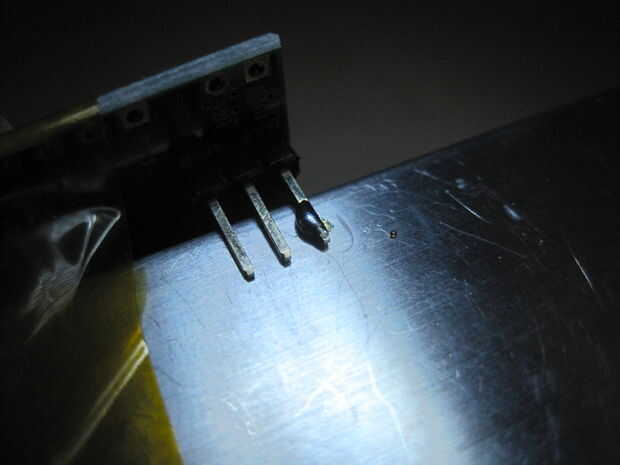

- Si cambia el amarillo y negro, no te preocupes. Que todavía funciona exactamente igual. Calentar el pin y alambre hasta la soldadura en ambos comienza a fluir juntos. Quitar el calor, pero sujetan los pernos hasta que la soldadura se enfríe. Repetir para cada uno de los tres pernos.
- Diapositiva el calor tubería abajo del cable del encogimiento sobre nuevos empalmes de la soldadura se ha hecho solo y caliente con la pistola de calor. ¡ Todo listo!
SI SON PARA SOLDAR CON LOS AGUJEROS EN LA PLACA BREAKOUT:
- Uso el mismo procedimiento que utilizamos en los dos pasos anteriores para el alambre de la soldadura conduce desde el conmutador en la placa breakout.
- El cable azul va a la patilla central.
- El cable amarillo va al pin de la batería (marcado "BAT")
- El cable negro va al pin USB (marcado "USB")
- Si cambia el amarillo y negro, no hay problema, funciona de la misma.
- Corte los cables en el lado lejano del tablero con fresas de ángulo. ¡ Todo listo!
Comprobar su trabajo contra las imágenes y vamos a conectar algún poder a la board y probarlo!
