Controlar motores de paso a paso Bipolar con Arduino [sin biblioteca] (3 / 4 paso)

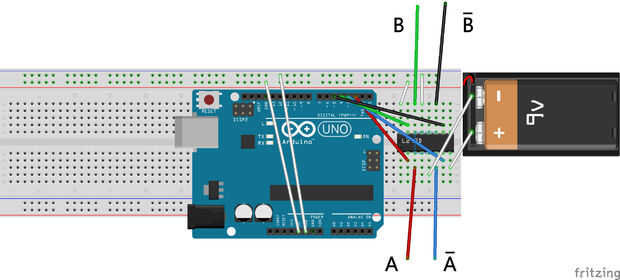

Paso 3: Completar el cableado

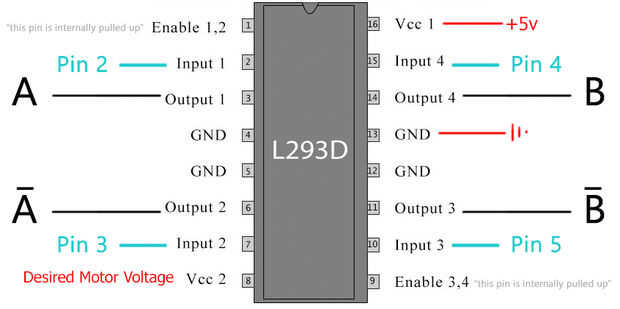

La mayoría de motores paso a paso atrae a gran cantidad de corriente que el arduino no puede manejar, por lo que estoy usando el L293D controlador de motor de dc [controlada por Arduino] para proveer el motor con la corriente suficiente. Si usted elige otro controlador de motor DC, consulte su hoja de datos para conocer su cableado correcto y si usted debe atar con alambre flyback diodos o no.

Tenga en cuenta que el L293D tiene sus diodos internos del flyback, por lo que no es necesario ponerlos.
