Controlar luz usando Arduino AC (2 / 5 paso)

Paso 2: antes de que construir

¿Qué es un relé?

Relés son interruptores que abren y cierran los circuitos electromecánico. Control de un circuito eléctrico al abrir y cerrar contactos en otro circuito

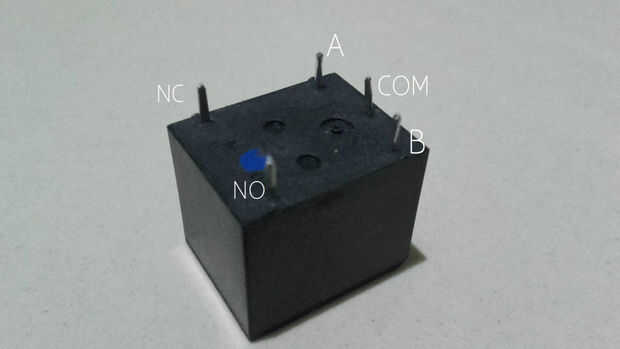

Un relé tiene 5 pernos a saber la bobina A, B, NO, NC, COM

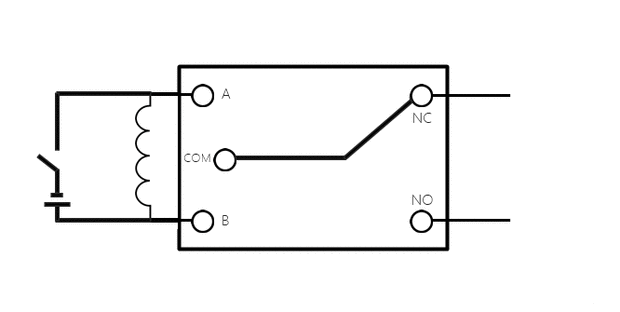

Hay 5 pernos en un relé. Dos pasadores A y desnudos dos extremos de una bobina dentro del relé. La bobina es energizada cuando la corriente pasa a través de él.

NC = normalmente cerrado, se conecta al pin cuando la bobina del relé no se energiza.

NO = normalmente abierto, es izquierda desconectada cuando la bobina del relé no es magnetizada y es conectado COM cuando la bobina del relé es energized.topin cuando la bobina del relé no se energiza.

COM = común, en ningún estado de la entrada, el COM está conectado a NC. Cuando la tensión se aplica a la bobina del relé es energizada y los cambios de COM con no

¿Por qué BC547?

Relé de 5V necesita sobre 200mA corriente a 5V. Pero los pines digitales del arduino proporciona sólo 20 mA de corriente. Así que arduino no puede manejar el relaydirectly. Así que como amplificador tenemos que utiliza un transistor para conducir el Relais

¿Por qué diodo?

La bobina del relé no puede cambiar instantáneamente la corriente, el diodo proporciona una trayectoria para la corriente cuando se desconecta la bobina. De lo contrario, ocurrirá un pico de voltaje provocando arcos eléctricos en los contactos del interruptor o posiblemente destruyendo transistores de conmutación
