Controlar dispositivos del mundo real con el PC (14 / 15 paso)

Paso 14: Dispositivos de entrada

El programador de picaxe contiene algunos archivos de ayuda muy útil, uno que se llama "Entretela circuitos" y también está disponible en http://www.rev-ed.co.uk/docs/picaxe_manual3.pdf

Esto demuestra cómo controlar motores, sentir el medio ambiente y otro control útil.

Además de estos cirucits, hay que utilizar una y otra vez.

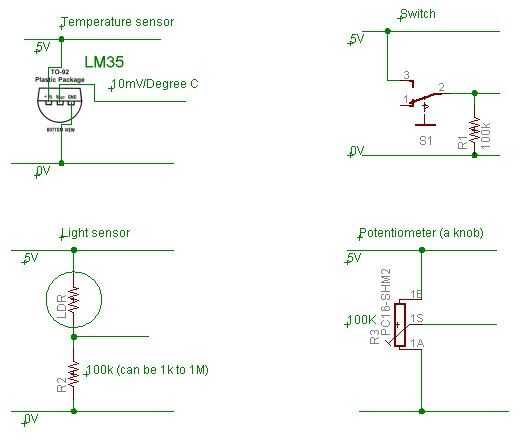

Temperatura - sensor de temperatura LM35 produce un voltaje que puede ir directamente a un picaxe y puede leerse con un comando de readadc o readadc10.

Luz - un resistor dependiente de luz tiene una resistencia que varía de algunos cientos ohmios en luz del sol a más de 5 megohmios en tono negro. Mida la resistencia en el nivel de luz que desea cambiar y poner el LDR en serie con un resistor de sobre el mismo valor. Por ejemplo, quería detectar las luces de un coche en la cochera para encender algunas luces. La resistencia fue aproximadamente 1 M de luz indirecta así que puse un 1M en serie con la LDR.

Interruptor - interruptor de algunos interruptores entre 5V y 0V (un solo polo doble tiro interruptor) pero algunos sólo encender y apagar. Si un interruptor se enciende puede enviar 5V a un chip picaxe pero si está apagado el perno picaxe 'flotante' y podría ser cualquier valor. Este circuito muestra cómo tirar la entrada a tierra cuando el interruptor está apagado. Este es el circuito para interruptores de botón más.

Potentiomter - una perilla moda vieja buena. Juega la perilla y lea el voltaje en el chip.

Hay todo tipo de aparatos electrónicos que crean una tensión de 0-5V o pueden configurarse fácilmente para hacerlo. Ejemplos son sensores magnéticos, humedad, velocidad, toque, luz infrarroja, presión, color y sonido. Sensores en general cuestan sólo unos pocos dólares.
