Controlador de MIDI botón Arcade (1 / 10 paso)

Paso 1: Lo que necesitará

Abajo hay una lista de componentes utilizados para crear el controlador MIDI. El costo de este proyecto se basa en los componentes necesarios para el controlador MIDI. Otras herramientas como un soldador o un taladro eléctrico o componentes comunes tales como soldadura y cable no incluido en el precio final. Herramientas que tuve para comprar son marcado con cursiva, y se muestra su precio. Todos los precios están en AUD excepto donde se indica.

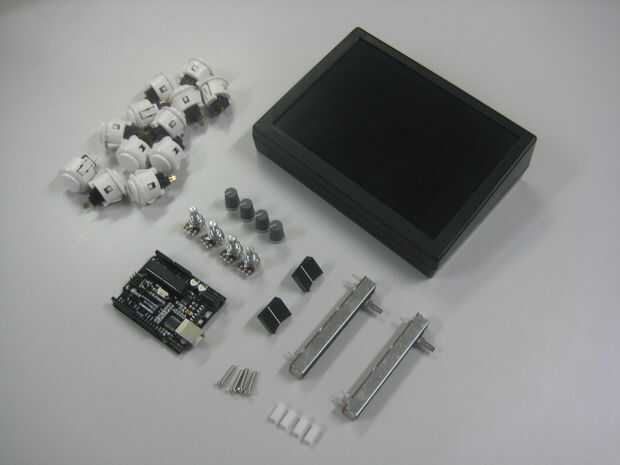

Componentes requeridos
1 x DFRduino (clon de Arduino más barato) $28,80
1 x cable USB (A conector B, como en una impresora) $3,95
1 x caja de plástico $15,75
12 x botones de arcade Sanwa 24 mm $26,28 (USD)
4 x potenciómetro lineal de 10 k $4,88
4 x mandos de olla $3,80
2 x 10 k potenciómetro de desplazamiento lineal $7,54
2 x mandos Slider $2,04
rosca de nylon de 5 x 10mm M3 espaciadores $2,00 (tengo una bolsa de 25 por $9.95)
4 x 16mm avellanado tornillos M3 $1,00
3 x 4mm M2 autorroscantes tornillos $0,75
1 x 4.7 kΩ resistencia $0,10
x 4 stick sobre patas de goma $2,00

Total $98,89

Todo lo anterior puede encontrarse en la mayoría en línea tiendas de electrónica (yo uso la excelente Little Bird Electronics ), excepto los botones de arcade Sanwa que se pueden encontrar en piezas de recambio de arcade tiendas, o de DJ TechTools . Vale la pena comprar uno o dos botones de repuesto y tal vez un potenciómetro de recambio en caso de que la parte es defectuosa o accidentalmente haces defectuoso.

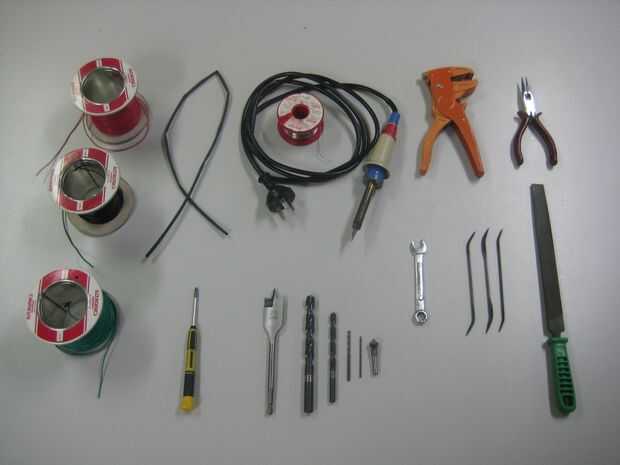

Herramientas necesarias
Soldadura de hierro
De la soldadura
Desaislador alambres
Pequeño calibre de alambre trenzado (22 AWG), preferiblemente en tres o más colores
Encogimiento de calor de 2, 5 mm 1m
Taladro o taladro de columna
Brocas (de 2mm, 3mm, 7mm y 11mm)
Broca (24 mm) $12,49
Broca de avellanar
llave hexagonal de 10mm o llave
Pinzas de punta de aguja
Pequeña divisor archivos $15 por paquete de 10
Archivo regular
Destornillador de cabeza Phillips
