Controlador de LED RBG Arduino (2 / 3 paso)

Paso 2: Conectarlo

Utilizando el esquema que se adjunta al final del alambre instrucciones para Arduino en consecuencia. Tenga en cuenta que debe ser similar a la imagen al principio de estas instrucciones.

IMPORTANTE NOTAS/CONSEJOS:

  • Asegúrese de conectar las resistencias de 220 Ohmios entre las salidas digitales y R, B, las conexiones de G del LED. Si usted no puede hacer esto corres el riesgo de dañar el LED.

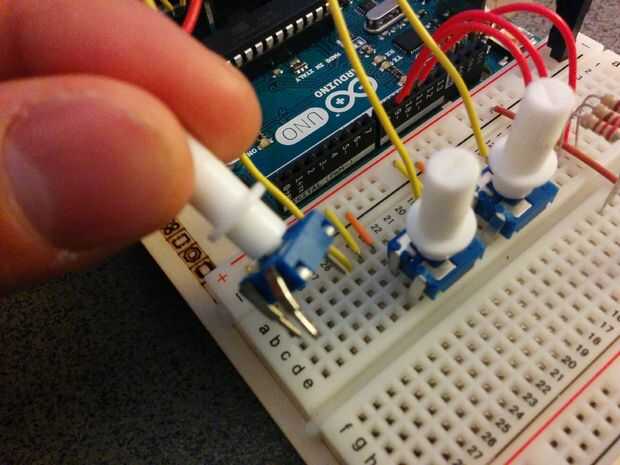

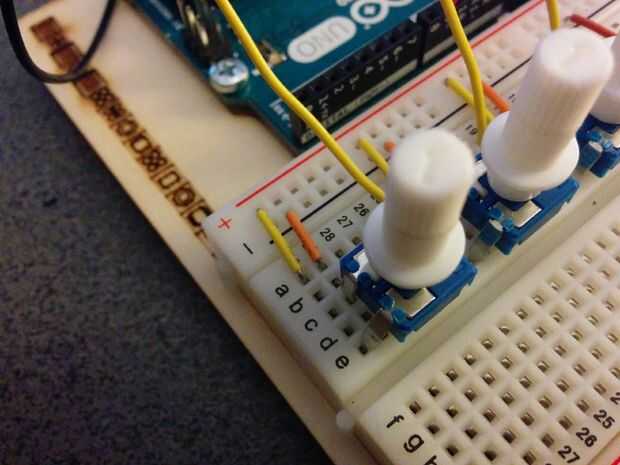

  • Coloque el potenciómetro con las conexiones de los dientes, perpendicular a la espina dorsal de la Junta de pan para establecer una mejor conexión. Esto puede lograrse doblando ligeramente el diente derecho hacia fuera para que atribuye a su propia fila así que la energía y las conexiones a masa pueden establecerse (ver fotos arriba). La conexión media diente en el extremo opuesto y luego se pueden cablear hasta las conexiones analógicas (A0, A1 y A2).

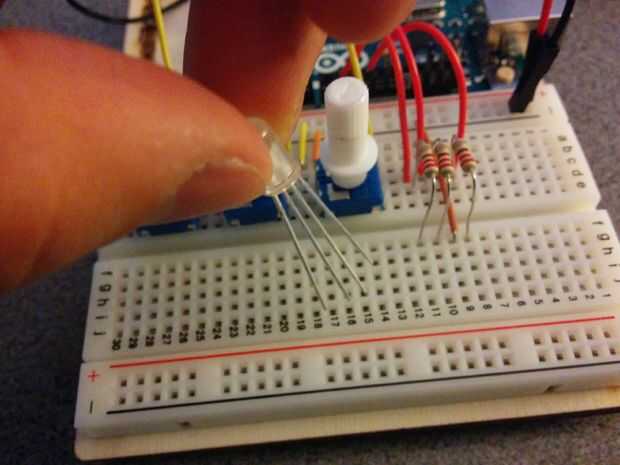

  • Asegúrese de alinear la pierna larga (catheode) con la conexión a tierra que establecen con el Arduino. Foto de arriba.
