Paso 1: Alta tensión (60v) conductor del LED (barato)
Estoy usando esto como mi luz de la cola de baja potencia.
Voltaje (50-60v) – min entrada 50v se basa en la unidad de LED de 46v. Otra unidad tendría un voltaje más bajo, pero reduciría la eficiencia del regulador.
Este regulador está valorada en 300 mA de 60v. Uso de muchos de 3,3 o 5v LED también es posible en la serie.
LED se clasifica en 125mA con un voltaje de Bias adelante de 46v - 55v
Este diseño actual ~ 100mA (ajustable con valor de resistencia diferente) regulador está clasificado hasta ~1.5A, por lo que un montón de capacidad de energía queda en el diseño.

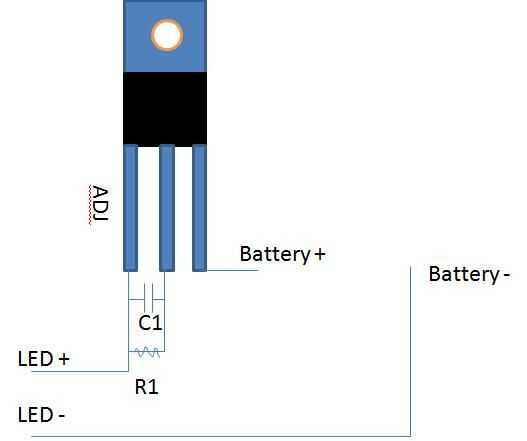

Corriente LED en amperios = 1.25 / R3
Valor de condensador - tapa ALUM 22UF 63V RADIAL de 20%
Valor de la resistencia - RES 12,4 ohmios 1/4W 1% AXIAL
Regulador – IC REG LDO ADJ 1.5A TO220-3
Todos los números de parte son de Digi-Key
Para más detalles, por favor ver los números de parte listados abajo.
LED – (XMLHVW-Q2-0000-0000LT351CT-ND) - $5,72
LED montaje tablero – (BER272-ND) – $1,01
Regulador – (LM317HVT-ND) – $2,40
Condensador – (P5190-ND) – $0,22
Resistencia-(CMF12.4QFCT-ND) – $0,31
Fregadero de calor – (SV-LED-113E-ND) - $2,22
Cinta de montaje del disipador de calor (1168-1715-ND) – $0,26
Total $12,14
