Controlador de estilo MIDI MPC casero (5 / 6 paso)

Paso 5: Diseños de tablero

Imágenes están en el siguiente orden:

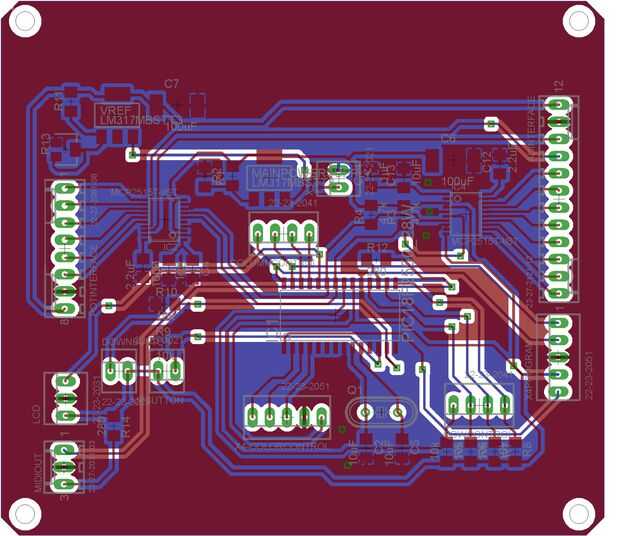

-Diseño de PCB principal

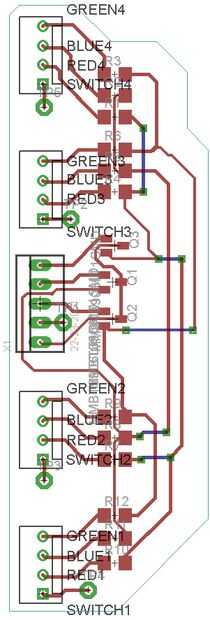

-Puerto de expansión de canal analógico diseño

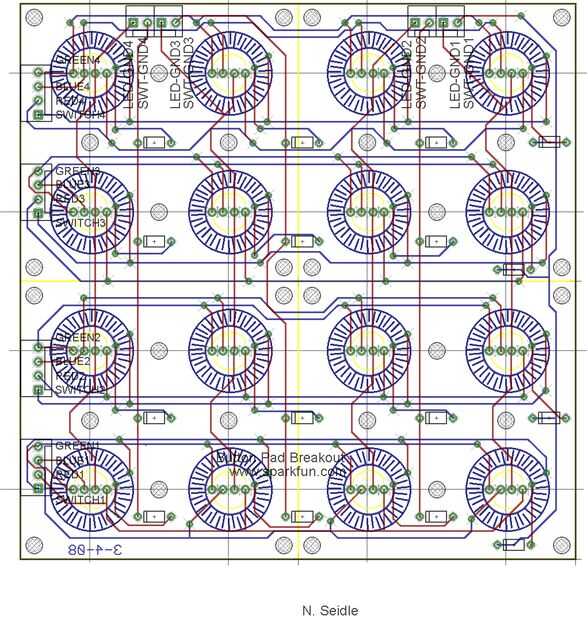

-Botón botón diseño
Diseño - RGB controlador
