Paso 3:
4.1 gabinete
He comprado la caja de OKW (www.okw.com), una empresa en los Estados que fabrica varios tipos de cajas de enslosures y proyecto. Primero descargué el autoCAD dibujo del recinto que quería comprar por lo que pude comprobar las dimensiones para asegurarse de que encajaría en un proyecto de esta magnitud. También se utiliza este autoCAD dibujo para encontrar las dimensiones y espaciamiento de la plástica de montaje separadores construidos en él, por lo que coincidiría con el PCB. Figura 10.0 es una imagen de lo que parecía antes de cualquier modificación. Luego pintó y utilizar una dremel para cortar un agujero lo suficientemente grande para introducir la placa de cara que iba a diseño (Figura 11.0).
4.2 Panel frontal de

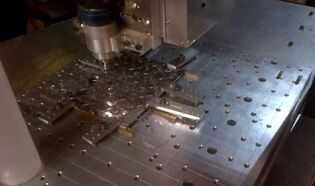

Para el panel frontal de diseño he utilizado AutoCAD. Encontré el dibujo de la almohadilla del botón he comprado y utiliza para asegurarse de que los agujeros y tornillos de montaje fueron debidamente espaciados para podría pulsar botón sin necesidad de pegar. También encontré un dibujo de la pantalla LCD e hizo lo mismo. Hecho mi diseño de panel, he comprado algunos aluminio de placa de diamante en una ferretería (Figura 12.0) y había trabajado a máquina usando un molino CNC tenía acceso a (Figura 13.0)
