Controlador de Atari Combo (4 / 6 paso)

Paso 4: Joystick / Paddle

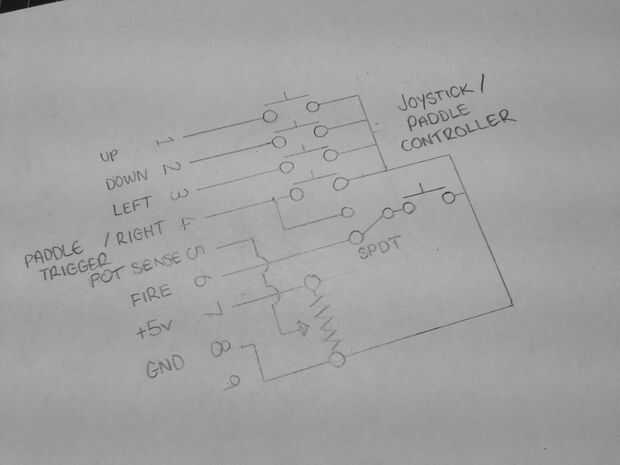

La palanca de mando parte de la paleta fue conectado según el esquema adjunto. Básicamente es una combinación de los circuitos individuales de joystick y paddle con un interruptor SPDT conmutar el botón de disparo entre el pin de fuego de palancas de mando (6) y el pin de fuego de paletas (4). Si no desea incluir este interruptor puede instalar un botón separado para la paleta y el joystick.

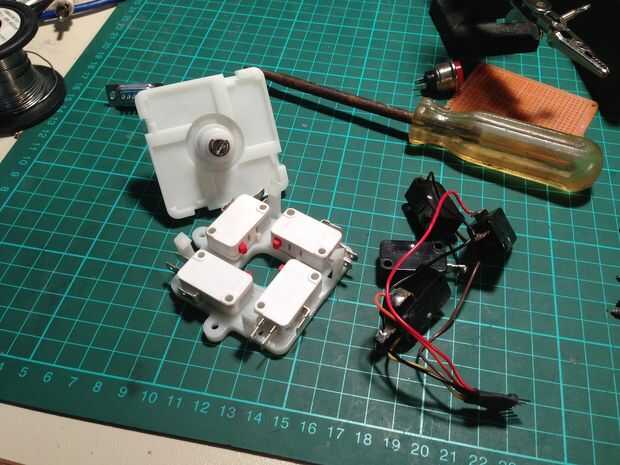

El joystick que salvado había un par de microinterruptores defectuoso. Palancas de mando más utilizan cuatro microinterruptores con palancas para detectar el movimiento de la palanca. Tuve la suerte de que éste utiliza un micro estándar por lo tanto tenía reemplazos en mano.

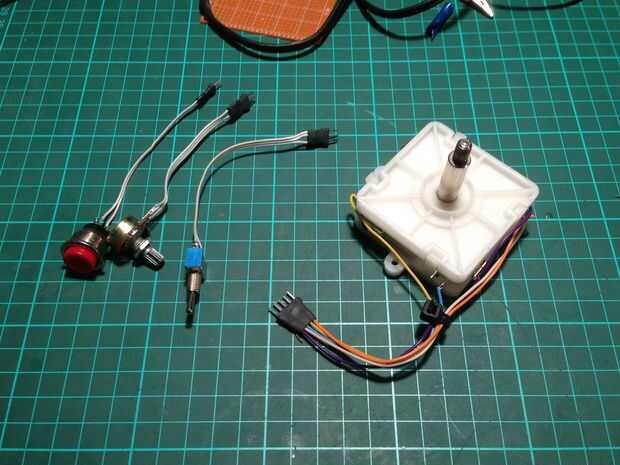

Una mirada que interruptor es activado por cada dirección de entrada y tomar nota para poder hacer las conexiones correctas. Pernos de encabezado se agregaron a cada componentes de cableado para el retiro y fácil conexión.

Antes de soldar el otro extremo de la palanca de mando / paleta cable a cualquier cosa, hilo por su agujero en el recinto. Se utiliza una pieza de pines de cabezal perfboard y mujer para interfaz con cada componente de entrada.
