Controlador de Atari Combo (2 / 6 paso)

Paso 2: La caja

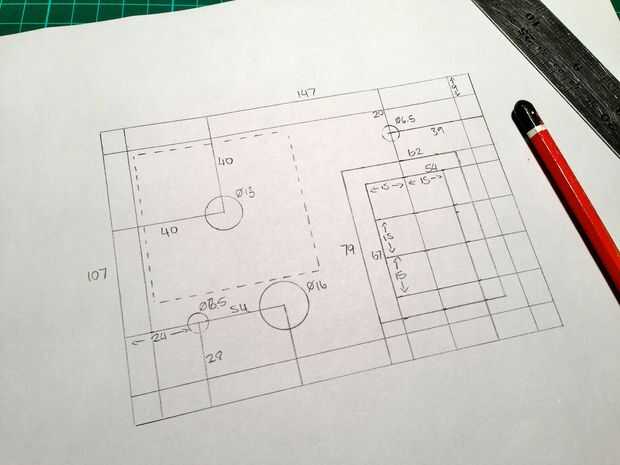

Desde mi altura de recintos y la anchura era sólo 147 mm x 107 mm con paredes gruesas de 9mm, un diseño de botón bien planificada fue requerido para asegurar las piezas se encajan sin dejar de ser cómodo de usar. Sólo tiene que hacer algunas mediciones de las dimensiones de cada parte y poner todo en papel.

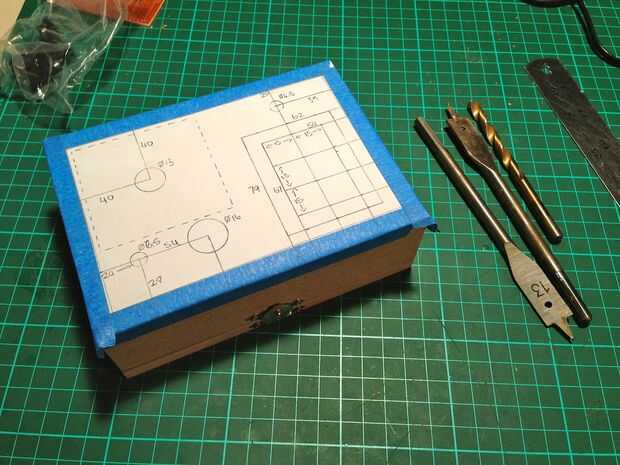

Una vez satisfecho con el diseño, hice una fotocopia y había pegado a la caja. Un toque rápido del martillo sobre un clavo es todo lo que necesita para marcar el centro de cada agujero. Para marcar los bordes de la ranura del teclado sólo usé un bisturí cortar firmemente a lo largo del perímetro.

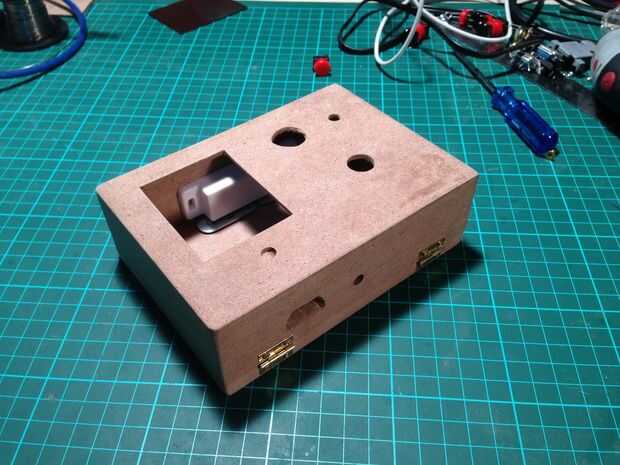

Ahora se puede quitar la plantilla y te queda con las marcas necesarias. Utilice una broca para los orificios más pequeños y de pala, brocas de diámetros más grandes. Una dremel con disco de corte sirvió para quitar la ranura del teclado pero probablemente podría salirse con una sierra de calar. También taladró un agujero para el cable y presentó una ranura para el conector DE-9 de teclados.

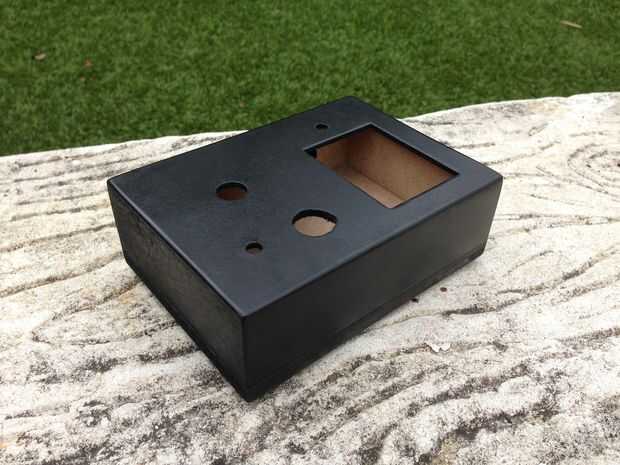

El cierre original no era muy conveniente por lo que se ha sustituido por un cierre magnético de gabinete. Limpiar el lote con un papel de lija para estar listo para pintura. Teniendo en cuenta los estilos muy sosas de hardware Atari, no quería hacer nada demasiado aventurero para que algunas capas de color negro mate hicieron el trabajo.
