Paso 3: Cableado y soldaduras
Botones arcade

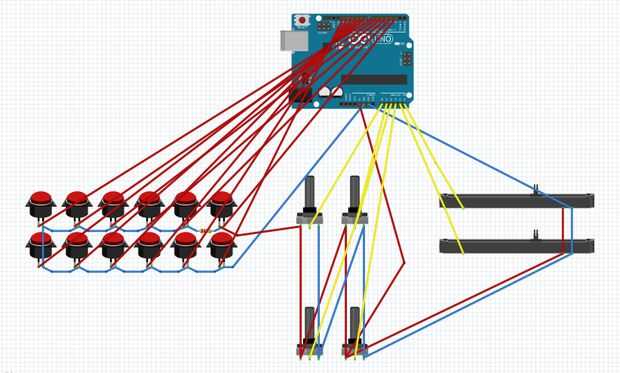

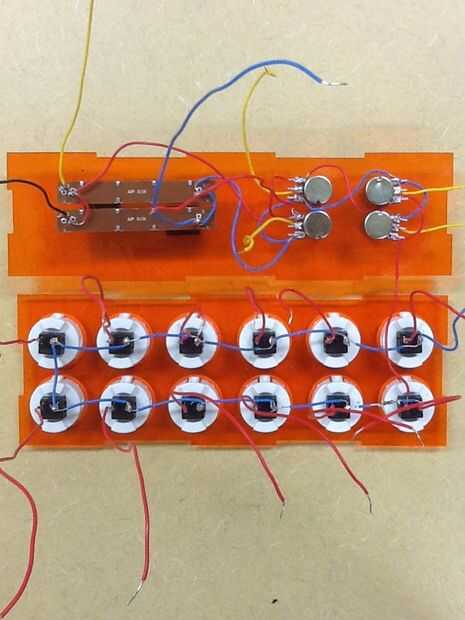

Ahora tienes que empujar los botones por los agujeros. Tienes que empujarlos lentamente en para que no se fracture el acrílico. Una vez en los botones, tienes que soldar un cable a una de las patas en cada botón arcade (mirando la parte trasera de los botones). Este será el cable de datos. Asegúrese de que los cables son del mismo color y en la misma pierna de cada uno de los botones de arcade. Utilicé hilos rojos para esto. También, usted tiene que asegurarse que los cables estén en una longitud adecuada para que alcancen el Arduino que se coloca en la esquina superior izquierda (mirando desde arriba). El botón inferior de la derecha (mirando la parte trasera de los botones) debe tener un cable soldado a la misma pierna como los otros botones pero llegue hasta que los potenciómetros de la olla así medir la longitud del alambre por consiguiente.
En el botón en la esquina inferior derecha (mirando la parte trasera de los botones), tendrá que Solde un resistor de 560 ohms a un pedazo corto de alambre de color diferentes que luego ser soldada en la pata de tierra del botón que es la pata que ya no se ocupa. Utilicé cable azul para esto. En el otro lado de la resistencia de la soldadura el cable del mismo color en para que llegue a la otra pata de la tierra en el botón siguiente. Luego soldar ese cable. En la misma pierna, soldar el cable de color que usaste para los pines de datos (rojo) a ese pata como que alambre servirá como el pin de datos.
En el botón siguiente a la izquierda de la misma, soldar otro cable a la pata de tierra que llega hasta el siguiente tramo de tierra en el botón siguiente y luego ese cable a la pata de tierra de la soldadura. Continuar el proceso hasta el último botón. Como se conecta las piernas del suelo con cables, mover hacia la izquierda (mirando la parte trasera de los botones) y luego ir para arriba como llegar al final de la fila y el ir a la derecha hasta que esté al final de la fila. Al final de la fila, soldadura de alambre a la pata de tierra que irá al pin GND de Arduino así medir el cable por consiguiente.
Potenciómetros

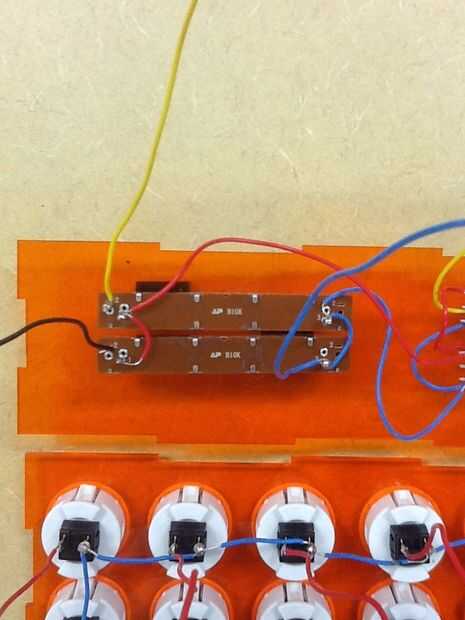

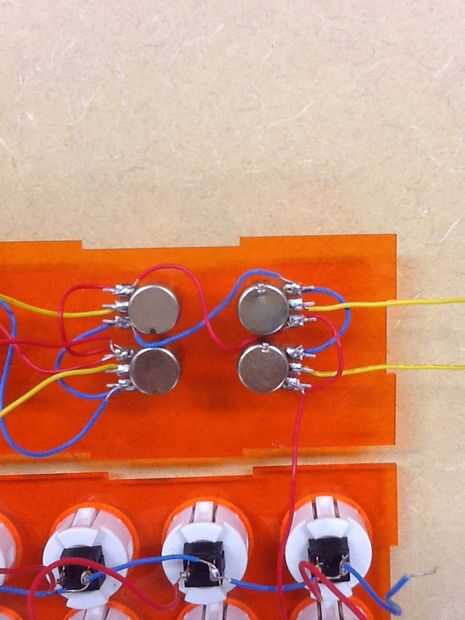

El cable que viene desde el botón arcade que tiene la resistencia debe soldarse a los potenciómetros de la olla. El cable debe ser soldada en la punta inferior del potenciómetro. Una vez hecho esto, pega con el mismo color de cable (rojo) para conectar todos los potenciómetros incluyendo los potenciómetros deslizantes. Este cable será el poder. Asegúrese de conectar los cables a la clavija misma a lo largo de la soldadura. En la misma pata del potenciómetro pot que conecta con los potenciómetros deslizantes, soldar el cable del mismo color (rojo) en la punta. Este cable irá en la 5V pin en el Arduino para medir la longitud en consecuencia.
En la punta superior del potenciómetro pot que está conectado directamente al botón arcade, soldar un hilo de color diferente (azul) sobre él y luego conecte este cable a todos los potenciómetros incluyendo los potenciómetros deslizantes. Una vez que todos los potenciómetros están conectados juntos, soldar el cable del mismo color (azul) en la punta misma del último potenciómetro que conectado. Este cable irá en el pin GND de Arduino para medir la longitud en consecuencia.
En las puntas de los potenciómetros que no tienen cables en ellos, soldar un cable de color diferente (amarillo) en los dientes. Asegúrese de que medir la longitud de estos cables para que ellos puedan alcanzar el Arduino. Estos cables se pone en los pernos en analógico de Arduino.
