Controlador Arduino Midi con una distancia de ZX y gesto Sensor (3 / 8 paso)

Paso 3: Vamos a empezar!

Asegúrese de que ha instalado todo el software y las bibliotecas. Después de eso podemos empezar a construir algo. Tendremos que conectar el Sensor de gesto de ZX. Compruebe aquí sobre cómo hacerlo. Sería un mundo perfecto que todo lo que hicimos bien trabajado la primera vez. Lamentablemente ese no es el caso. Alguna vez. Porque placas Arduino difieren en la disposición no podemos asignar las salidas de I2c para salida analógica de 4 y 5. Al menos no para el Yún. Se puede ver que el tablero tiene que pin aquí.

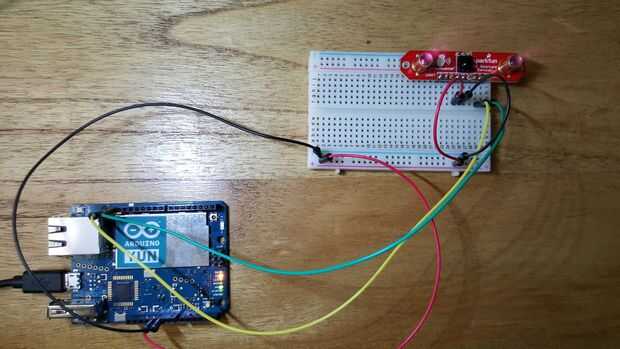

Para el Yún necesitamos utilizar el SDA y el pin SCL en el lado digital de la Junta. Este es el esquema predeterminado para conectar el sensor.

Función de la Junta del Sensor de Pin Arduino ZX
---------------------------------------

5V | VCC | Energía

TOMA DE TIERRA | TOMA DE TIERRA | Tierra

A4 | DA | Datos I2C

A5 | CL | Reloj I2C

En nuestro caso debe cambiarse a esto:

Función de la Junta del Sensor de Arduino Yún Pin ZX
---------------------------------------

5V | VCC | Energía

TOMA DE TIERRA | TOMA DE TIERRA | Tierra

SDA | DA | Datos I2C

SCL | CL | Reloj I2C

Desde que salimos hipo poco de nuestro camino, ahora podemos comprobar si hemos conectado el sensor correctamente.

Podemos hacer esto mediante la ejecución de la I2C_ZX_DEMO que vino con la biblioteca. Abrir el Serial Monitor para ver si está funcionando.
