Paso 5: Preparar y montar los controles, electrónica

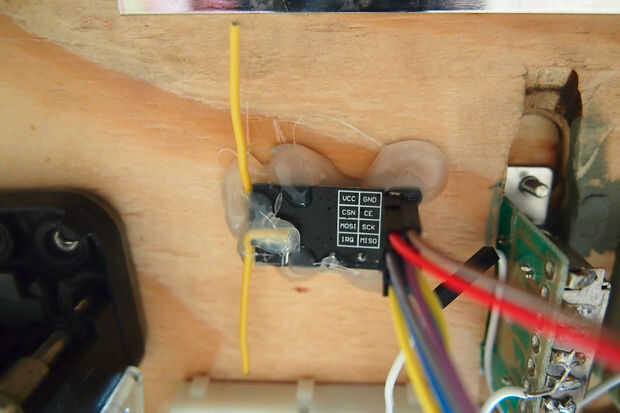

Nota importante sobre las radios este proyecto utiliza: rango es un poco limitada/dudoso como-es, en gran parte debido al grueso de la caja de control remoto, que degrada la señal. Rango fue tal vez de 40 pies, pero fiabilidad mejorada como el control remoto fue acercado al árbol. Luego apliqué este hack para la unidad de radio en el cuadro de control remoto, después de lo cual pudo obtener comunicaciones confiables en la mayor parte de la distancia de un gran auditorio, quizás 40 yardas. Se podrían hackear dos radios para incluso mayor alcance, pero es probablemente exagerada.
Prueba de ajuste de los componentes
Controles de ajuste de prueba, LCD y tableros en las aberturas que creó. Asegúrese de que llega los cables que tienes. Utilice los cables conector hembra donde tienes que hacer y cola conector de alambre por todas partes que se puede. Estoy usando cable de conexión de calibre 22 de una caja de carrete de 6. Se supone que tiene 6 colores, pero me dieron 2 carretes azul, me corto negro. Notará esto en la parte del árbol de carrera, donde el color negro habría sido un color lógico usar, he usado azul.
Conecte los componentes
Fije con tornillos de madera o metal de hoja, pegamento caliente, lo que funcione para usted.

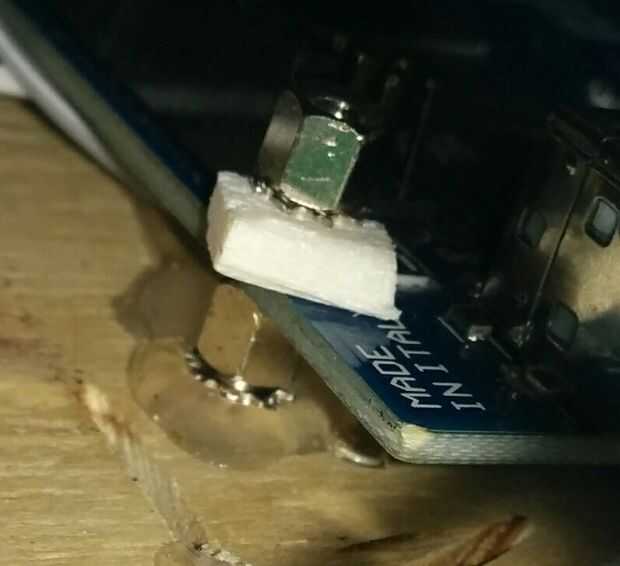

Colocar separadores a la Mega, luego caliente-pegamento a la tapa. Taladré agujeros pequeños, poco profundos para los separadores a hundirse en antes de pegar en caliente. Tenga cuidado de no para perforar a través de todo el camino!
La guitarra cambia trabajo bien con los tornillos que vienen normalmente con.

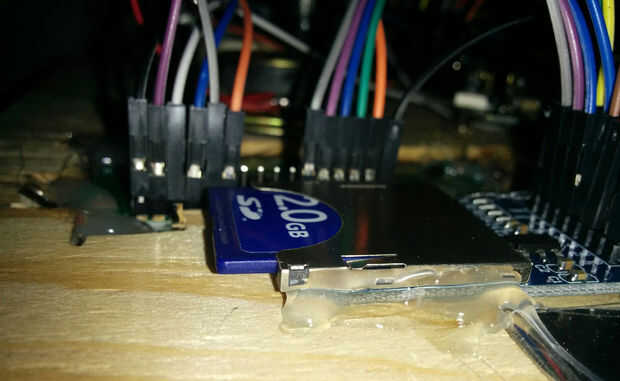

Caliente pegué el panel LCD, radio y tarjetas SD.
Conecte el altavoz de PC con tornillos autorroscantes.
La placa tenía una etiqueta engomada auta-adhesiva en la parte posterior. Fueron a hacer de este proyecto nuevo, renunciar a la placa y soldar cosas para arriba directamente. Al tiempo, no pretendo que sea un hogar permanente para mi Arduino, pero ahora veo la necedad de tales pensamientos, sólo comprar otro Arduino.
