Controlado de radio del árbol de la raza (11 / 14 paso)

Paso 11: Cableado del controlador de la raza

Lo sentimos, ningún diagrama para éste. Abreviaturas utilizadas a continuación:

  • AR - Arduino Leonardo o Uno
  • RF24 - Addicore nRF24L01 + radio
  • SD - tablero de lector de tarjeta SD

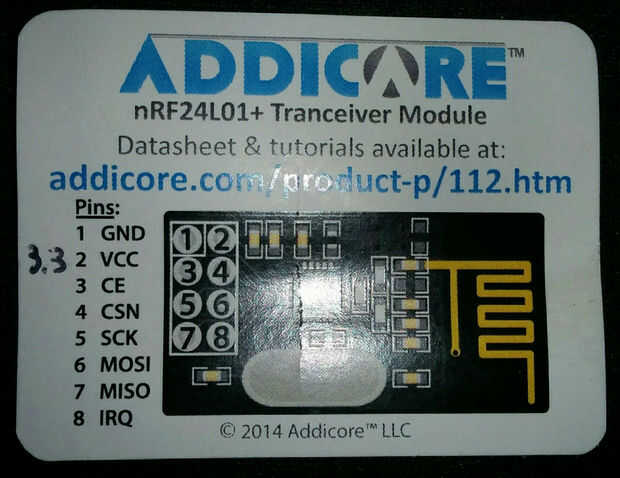

Conexiones RF24

  • IRQ (pin 8) al pin AR 2
  • CE (pin 3, habilitar Chip) al pin AR 7
  • CSN (pin 4) al pin AR 8
  • GND (pin 1) - tierra de AR *
  • 3.3 VCC (pin 2) a AR 3.3V*
  • SCK (5), MOSI (6), MISO (7) a sus contrapartes en el módulo de tarjeta SD

* Alambre de un condensador a través de los 3, 3V y GND entre radio y Arduino. Se me olvida el nombre técnico para este uso común de un condensador, pero suaviza la señal de energía y elimina una fuente de problemas para las unidades de radio. Utiliza un condensador de 10uf 50v, pero utiliza un diverso tamaño del mando a distancia, basada puramente en lo que tenía en mano. Creo que determina que cualquier tamaño era adecuado para este proyecto. Si utiliza una fuente de energía externa para su LED, puede que desee volver a examinar esta decisión.

Conexiones del tablero de SD

  • X4 GND a GND de AR (que estaba teniendo problemas con la tarjeta SD, por lo que en un acto de desesperación, con cable 4 todos a la tierra, no era necesario - sólo conecté dos en tablero de SD el control remoto).
  • 3.3V * abierto *
  • 5V a 5V de AR
  • Pin AR 11 CS
  • SCK (5), MOSI (6), MISO (7) a sus contrapartes en la interfaz de ICSP de Arduino. Creo que también podrías usar los pines numerados designados si la placa no tiene los pines ICSP dedicados. Google la tabla nombre + ICSP para más detalles.

conexiones jack de 3,5 mm

  • Señal al pin 5 de AR
  • GND a GND de AR
  • Nota: Si utilizando un estéreo jack como yo, hay una forma de alambre para mono compartida, pero yo sólo uso un conversor de mono a estéreo que tenía por ahí.

Árbol de la raza

  • 5V (rojo) a 5V de AR
  • GND (negro) a la tierra de AR
  • Pin de datos <> = 300-500 Ohm resistor <> = AR 6
    • He atado con alambre en línea de la resistencia y había cubierto de alguna tubería de encogimiento de calor. Podría poner la resistencia en la envoltura de la caja y/o en cinta aislante.
  • Nota: había cortado un conector + los cables de algunas partes de la PC de chatarra. Los tres cables del árbol de la raza apenas el enchufe en. Quizás usted prefiera usar un conector y cable del árbol hasta una conexión limpia, libre de errores. Si cambiar los cables, podría arruinar el árbol.

Meter todo en una caja y hacer recortes en el recinto para los puertos. Ver imágenes en pasos anteriores.
