Controlado de Radio cartón Dalek (7 / 15 paso)

Paso 7: La cuello sección

Esta parte siguiente fue relativamente sencillo hacerlo, pero tengo un par de episodios de ensayo y error con algunos resultados bastante cómicos (lo siento, he borrado las fotos de mis 2 primeros intentos). Las dificultades sólo tuve fueron obteniendo las mediciones entre los anillos correcta. Mi primer intento, después de poner la cabeza solo para ver a qué se parecería, llegó a tener un cuello muy alto, tanto así que hubiera tenido que llamarlo "Dalek jirafa". Mi próximo intento mejoró pero sigue en alto. Tercer y último go fue todo un éxito.

Para realizar esta sección que he utilizado,
Cartulina de la caja de cereal,
tornillos de 6 x 5,5 cm,
Arpillera de la alfombra del PVC espuma de 12mm de espesor (o podría usar alguna lámina de poliestireno,
Y algunos adhesivo del gancho agarrador.

Go aquí.

1.) usando el postre / desayuno plato utilizado antes para hacer el disco montado encima de la sección de falda y algunos cereales caja tipo cartón, marcar y cortar 5 discos. Ahora con 4 de los discos, utilice un plato más pequeño para marcar, luego cortar un círculo para hacer anillos de 3cm de profundidad. El 5 º disco de dejar todo.

2.) cubrir ambos lados de los 4 anillos con una capa delgada de adhesivo del gancho agarrador, usando el dedo para frotar en y totalmente cubierta de los anillos. Dejaremos para secar que sólo le llevará unos minutos. Puede doblar un poco seco, pero se enderezan para arriba más adelante cuando montado completamente.

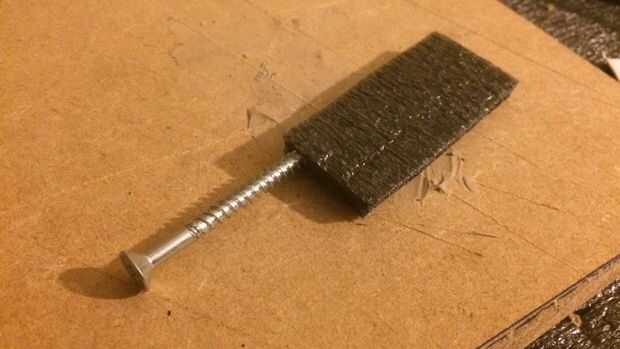

3.) para hacer los soportes, utilizar una paz de PVC espumado y cortar 6 piezas mide 5,5 cm de alto y 3 cm de ancho. En el borde de cada sección, a partir de un extremo, con cuidado, enrosque en uno de los tornillos de 5,5 cm, tratando de mantenerlo lo más recto posible hacer un lomo (ver foto). Atorníllelos en toda la longitud de los soportes de espuma de PVC.

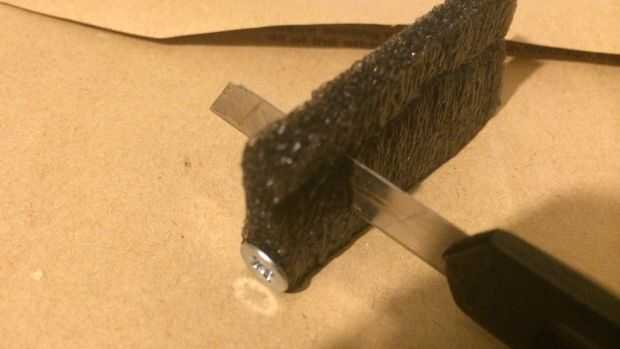

4.) con un lápiz, mida y marque cada tira con los siguientes... 1cm, 1.5 cm, 1,5 cm. Ahora con un cuchillo, corte la anchura de los soportes hasta los tornillos (ver foto). Si el adhesivo del gancho agarrador despelleja, no se preocupe. Esto puede volver a aplicarse al final.

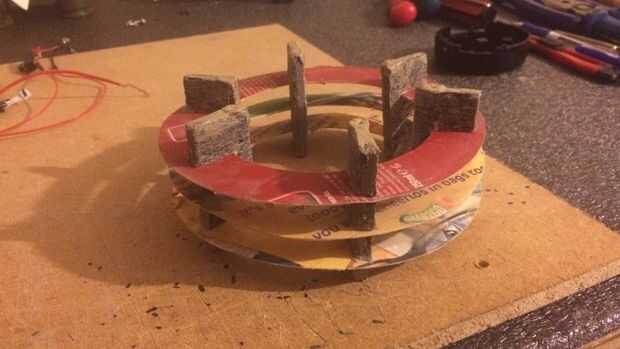

5.) ahora los anillos en un apoyo en un momento, luego espaciando igualmente, con el tornillo de la espina dorsal hacia la ranura. Para terminar, aplique una pequeña gota de pegamento alrededor de cada borde de los soportes y anillos cuando su contento con el posicionamiento.

6.) pasos finales para esta sección. Coge el anillo de cartón hacia adelante, luego aplique una cantidad gruesa de pegamento en la parte inferior de cada soporte de espuma de PVC y conecte el disco a la sección del anillo. La parte inferior de la sección es donde los apoyos son más cortos, y la parte superior será más alta (como se ve en la foto principal).

7.) la carcasa de la cámara, interruptor on/off y carga el puerto estará ubicados en el centro de la sección del anillo. Así que para la parte final, añadí una bisagra de metal pequeño, mide unos 3cm por 1,5 cm que tengo de un joyero plástico pequeño que fácilmente se deslizó hacia fuera. Simplemente abrí y super pegado 1 extremo a la parte inferior del panel del anillo, unir la bisagra hacia fuera y colocado por lo que ambas esquinas estaban al ras del borde del disco por lo que sería fuera de la vista. Se trata de la parte posterior de lo Dalek.

8.) casarse hasta el 5 º disco cartulina cortar y anillo de sección con la bisagra metálica frente a la parte trasera, asegurándose de que tiene un perfecto alrededor de todo el camino y haga una marca pequeña donde la bisagra debe ser fijo. Tener a mano el pegamento estupendo, abrir la bisagra metálica fijada a la sección del anillo a 90 o 180 grados (lo que es más fácil), aplicar pegamento en el disco de cartón y coloque el la placa de la bisagra y espera establecer. Tendrá que esperar a que el pegamento se seque completamente como usted no quiere la bisagra para permanecer juntos.

Ahora que ha hecho, a continuación estaremos adjuntando el interruptor de la cámara, ojo tallo motor y la sección del anillo de fijación para la sección del pecho.
