Controlado de Radio cartón Dalek (6 / 15 paso)

Paso 6: La cabeza

Ok, permite dar este tipo de algún personaje. Ahora antes de continuar, tengo que admitir algo. Me puse muy lucky con la forma de la bóveda real, como a lo largo de la estructura, realmente no sabía cómo iba a conseguir una cúpula lisa con un buen tamaño. Pensamientos eran una tapa de una botella de refrescos (no lo suficientemente grande) un plato de la cocina (el chef de la casa no estaban de acuerdo) y varias otras ideas, uno de los cuales era un futbol de niños que estaba en el jardín y no había sido expulsado en los años. Me excavados en los arbustos junto con uno otro, ligeramente más grande, lavada y había cortada por la mitad con mi cuchillo a partir del más pequeño. Yo medí contra la parte superior del pecho, demasiado pequeño. Así que corte un más grande en medio, medido, y supongo que mi suerte estaba en ese día. Era un ajuste perfecto, hecho a medida. Me hizo sonreír.

Los materiales que utilicé para esto fueron,

La mitad de un balón de fútbol de los niños pequeños (obviamente),
2 bombillas de LED rojo de 12 voltios,
Alambre,
Una batería de 9 voltios Cerriense el conector (a conectarse más adelante),
2 tornillos pequeños,
1 tornillo largo y fino de 8cm 's largo,
2 piezas de "L" en forma de plástico que corté de una vieja caja de cassette VHS,
Cartulina fina,
2 amarillo cositas tubey saltaría el tamaño de mi dedo meñique, que venía de una galleta de Navidad (realmente no sabemos lo que son, pero sé lo que van a ser),
Un tornillo largo unos 8 / 10cm 's largo,
y el tallo del ojo.

Así que, aquí está cómo lo hice...

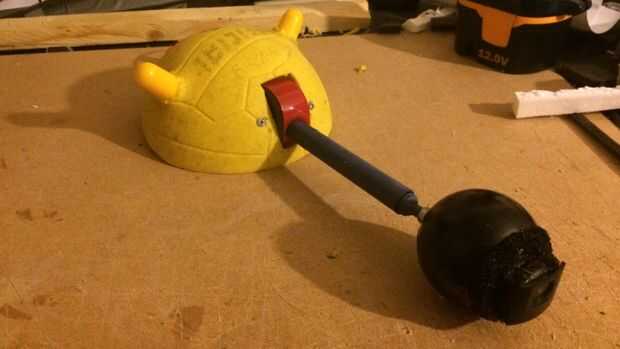

1.) cuidadosamente usando un cuchillo, corte un agujero rectangular en un lado de la media bola, un poco más grande que el tallo de ojos todo el camino alrededor del pivote para el pivote se puede mover libremente. Esto formará la cuenca del ojo. Recuerde cortar pequeñas para empezar como siempre puede cortar más grande y no al revés.

2.) con un destornillador muy pequeño, hacer 2 orificios piloto de medio camino para arriba al lado del ojo recién cortado del zócalo, aproximadamente medio centímetro lejos del corte en ambos lados. Lo mismo en los 2 soportes de forma "L" plástico de la caja de derivación de video, por un lado. En el otro lado necesita hacer 2 agujeros más grandes que tendrá el eje de pivote. Usando los 2 tornillos pequeños, atornillarlas a los agujeros guía que hiciste en la cabeza, tornillos apuntando hacia adentro. Ahora corte los soportes de plástico "L" a través de los orificios piloto pequeños, colocar en el interior de la cabeza, con el pie por parte de los soportes de descarga con el zócalo del ojo del tornillo.

3.) utilice una broca grande (o un destornillador y un cuchillo, pero esto será más difícil de hacer, pero posible) y hacer dos agujeros en los lados izquierdo y derecho de la cabeza, 3/4 del camino e inserte el amarillo cositas tubey saltaría que formarán los "Descargadores de Luminosty" o las orejas que flash cuando habla un Dalek. Los tubos amarillos que utilicé eran más pequeños en el extremo superior de sellado y ajuste más amplio en la parte inferior hacer un buen apretado.

4.) agarrar las 2 bombillas de LED rojo (tuve que soldar unos cables a la mía, con cable rojo para + y negro alambre de - polaridad) en meter a la parte inferior de las orejas y utilizar una paz pequeña de poliestireno a la cuña la parte inferior de las orejas para mantener los bulbos en su lugar. luego unir ambos cables negro y rojo los cables juntos. Lo que me gustó haberlo hecho, habría sido para ambos un circuito luz intermitente que no tengo, o un sonido activado circuito de luz intermitente que tenía puesta alrededor pero yo me ahorro esto para mi próximo proyecto.

5.) antes del montaje final, obtener el tallo del ojo y colocarlo en la superficie de trabajo de la manera correcta para arriba (por lo que su visión de la cámara no será encima de lado abajo) luego con un tornillo de medición sobre larga de 8 a 10 cm, tornillo que en el borde medio del pivote (6 a 8 vueltas debe hacerlo), 3/4 de la manera para arriba para que el tornillo sobresalga unos 45 grados hacia arriba. Se trata del licenciado contador para el tallo del ojo. Luego, utilizando una longitud de cable eléctrico, atar alrededor del tornillo como cerca de la cabeza del tornillo como sea posible. Corte paz un poco de cinta adhesiva y enrollar el nudo tornillo y cable para detener el cable resbalando por el tornillo.

6.) tiempo para sujetar el tallo del ojo. Con la cabeza hacia abajo, utilice el perno fino de 8cm, meter a través de uno de los soportes, por lo que solo es meter el perno a través de. Coloque el pivote de tallo de ojo, también encima de lado abajo, en el zócalo del ojo, luego empuje el perno a través del orificio formuló a través del centro del pivote, luego empuje a través del soporte de otros. Esto puede ser incómodo de hacer, pero muy satisfactorio una vez su hecho.

Sólo prueba a ver si el ojo se mueve hacia arriba y hacia abajo libremente sin obstrucciones y lo recto y verdadero. En este punto usted puede siempre volver a colocar uno de los soportes si es necesario.

7.) para terminar la cabeza y añadir algunos necesitan estabilidad, agarra una paz de cartón, coloque sobre la superficie de trabajo y colocar la cabeza en la parte superior. Dibuja alrededor de la cabeza a la cartulina y cortar un disco de cartón. Ahora usted tendrá que cortar un círculo para hacer un anillo, unos 3cm de profundidad. Utilice el adhesivo del gancho agarrador siempre fiel y algunos hacia fuera alrededor del borde de un lado del anillo entero de la pipa. Luego coloque la cabeza en el ring haciendo que todo quede al ras con el borde del anillo. Usted tendrá una buena pocos minutos conseguir absolutamente perfecto antes de que el adhesivo comienza a fijar, para que no entre en pánico y siento que este paso de la acometida. Pagará con el resultado final.

Así permite da este chico poco cuello. Es el siguiente.
