Controla una válvula solenoide con un Arduino (2 / 7 paso)

Paso 2: Conseguir las cosas...

Este sencillo proyecto... La parte más difícil no fue encontrar es las válvulas de solenoide, pero los adaptadores...

Hardware

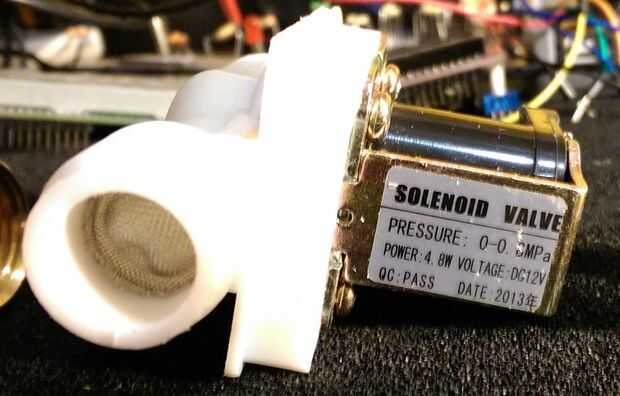

Válvula solenoide : tengo estos 12V / 0,4 NC A válvulas muy baratos en Ebay. Trabajan bien en la presión interna. Sin embargo, debo debo pagar un poco más de una válvula de rosca para mangueras de jardín. Ver el siguiente punto...

Adaptadores : como mi válvula solenoide tenía hilos de rosca de 1/2"(mientras se mantiene una manguera normal 3/4") necesitaba dos adaptadores y un adaptador hembra/hembra para conectar dos mangueras juntos. Tengo en una ferretería general, créanlo o no, juntos son las piezas más caras de este proyecto!

Lo que estaba buscando (ya sé, pero he tenido que tratar muchos diversos adaptadores!) tenía dos MH de 3/4" x 3/4 MIP x 1/2" FIP de aprovechado. No tengo ni idea lo que significa, pero esto es lo que buscas y necesitas dos de ellas! También se necesita una manguera de 3/4" x 3/4" manguera sólida bajo doble giratorio hembra adaptador.

Una fuente de poder : yo uso una batería 12V de plomo para este proyecto para alimentar el Arduino y el solenoide. El circuito no identificado es un regulador de conmutación caseros. Volver al último paso, antecedentes, si no sabes por qué está allí!.

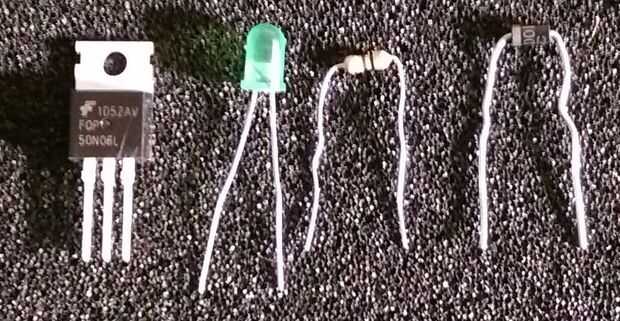

MOSFET : usé un FQP50N06L para este proyecto. Mirando la hoja de datos, es probablemente excesiva aquí como nada más que 12V 0.5A se utilizará. En el lado positivo, no debe preocuparse por reducción térmica...

LED (cualquier color): Cualquier LED va a hacer, es sobre todo para la depuración de propósito. Lo estará cuando el MOSFET está en, pero debería ser obvio si funciona como debe fluir agua...

Resistencia: Usé una resistencia de 330 Ohm simple que yacía en mi banco. La idea es hacer que no más de 20 mA fluye a través del LED. Si omite el LED, omitir la resistencia.

Diodo: Es un hombre que no se debe omitir. Se utilizó un normal 1N4007 .

Cables : para conectar todo

Placa: Para apoyar todo lo

Software

IDE de Arduino
