Paso 1: MAX72XX y LED de la multiplexación
(MAX72xx serie MAX7219 y MAX7221) LCD conductor puede controlar hasta 8 pantallas LED o LEDs individuales 64 (ideal para matriz de LED 8 x 8) de siete segmentos. Sin embargo no se puede simplemente conectar 64 LED directamente como chip sólo tiene 24 pines y sólo 16 de ellos están destinados a conectarse a LED muestra. Por eso es importante conectar cada LED de los pernos en una matriz.
Pero, ¿cómo la harías? Para esto es necesario entender un poco como ve MAX72xx chip LED.

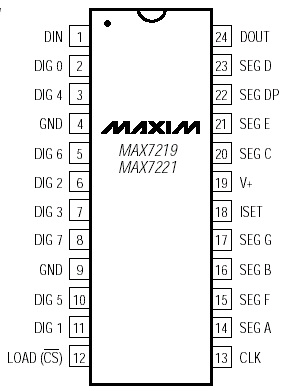

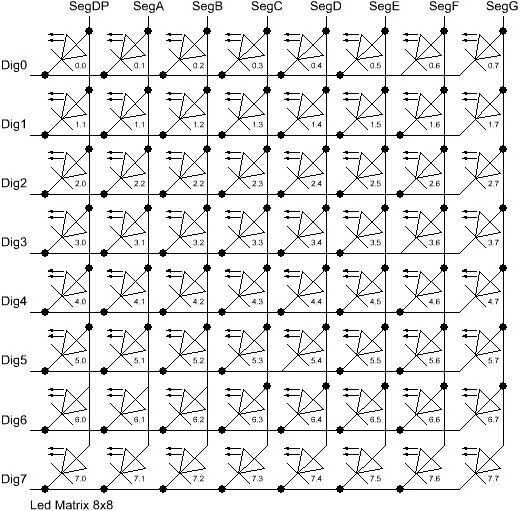

Este IC de controlador tiene 8 pins "dígitos" (0-7) y 8 pernos "segmento" (SegA-SegF y SegDP). Si piensas en pernos de dígitos como filas y pernos de segmento como LEDs individuales, se puede ver cómo 64 LED puede ser utilizado. Porque cada fila puede tener hasta 8 LED ' s todo lo que hacemos es conectar los cátodos de estos 8 LEDs juntos y luego a un pin de dígitos (es decir, DIG0) de MAX72xx chip. Ánodo de cada uno de 8 LED ' s conectado luego a plomo solo del segmento de la IC. Para la primera fila que usando los cables 9 (1 a DIG0) y 8 SEG.
Luego de tomar a continuación 8 LED ' s, conecte todos sus cátodos junto a DIG1 y al mismo segmento de 8 pines como 1ª fila. Ahora tiene total de 10 cables conectados, pero manejar 16 LEDs! ¿Ver cómo funciona? Siguiente 8 LEDs conexión al igual que los antes de él, sólo para el perno de empuje disponible siguiente (es decir, DIG2) y así sucesivamente. Si tienes 64 LED que sólo conectado les IC con cables sólo 16! Si usted quiere conectar aún más usted tendrá que añadir otro chip de MAX72xx, pero que está fuera del alcance de este tutorial. En nuestro caso solo tenemos 10 LEDs, por lo que estaremos usando DIG0, DIG1 y todos los pernos SEG. Total pins utilizan 10!
