Paso 2: Prototipo

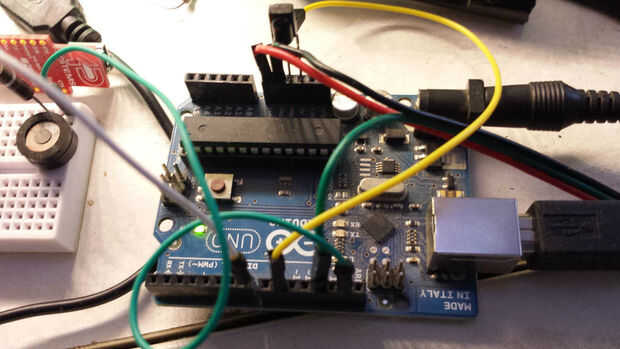

El Arduino Mini Pro es un gran tablero pequeño con mucho poder, pero no es muy bueno para prototipos. Para construir el prototipo, usé un Arduino Uno. Tiene la misma memoria como el Mini Pro, que es probablemente el factor más importante para asegurarse de que todo será puerto sobre.
Observe que el conector de barril de 12v se utiliza, además de la USB. El USB se utiliza generalmente para alimentar la placa Arduino, y también proporciona una interfaz para programas de carga. Pero si sólo utilizas el conector USB de 5v, la tira de la luz no se encenderá. Usted puede programar el Arduino muy bien, pero no hay suficiente voltaje para la tira de la luz. Conectando una fuente de alimentación de 12v, usted recibirá la luz.
También, hay que tener en cuenta que el cable rojo de la franja de luz esté enganchado a Vin, que es los 12v del conector de barril. Si está acostumbrado a conseguir energía de los pines de 5v, no tendrá suficiente para conducir la tira de la luz.
