Paso 5: Conexión de la regleta
Los cables blancos en la parte inferior siguen el mismo patrón.

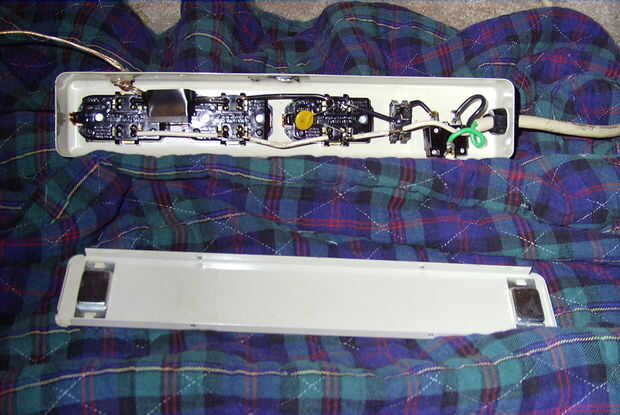

Importante: Estándar cableado de CA de los Estados Unidos especifica que el cable negro es el lado caliente y el que desea cambiar. Si nos fijamos en el interruptor a la derecha, puede ver que los cables negros van al interruptor pero que el cable blanco va directamente al interruptor.

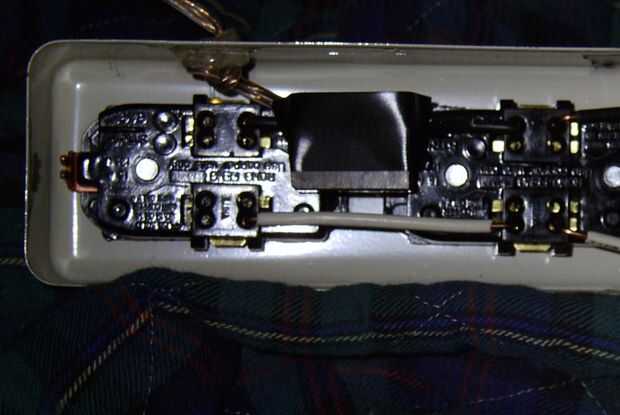

Si nos fijamos en la salida izquierda, notará un pequeño artículo negro con alguna cinta de aislar en él. Es el relé.

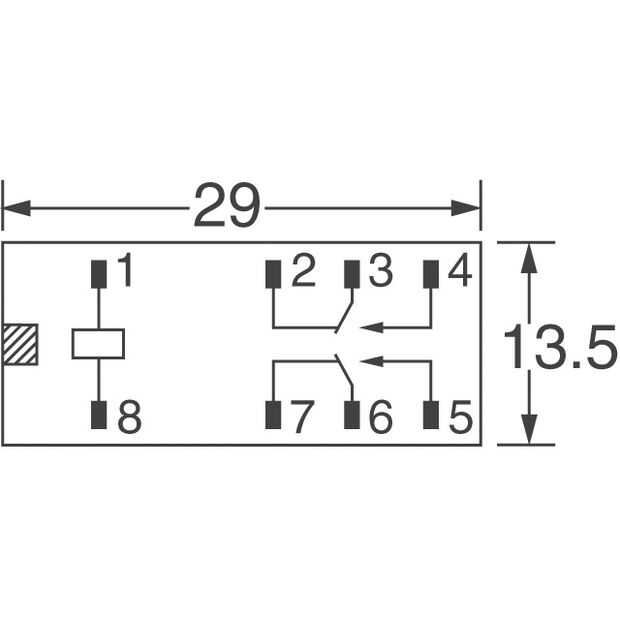

Cableado: No consigo una foto de los cables por lo que describiremos en su lugar. Corté el cable negro entre el segundo y terceros puntos. Un lado va al pin común, 3 en el relé. (Ver dibujo de pinout del relé) Al otro lado del cable negro va al pin NC, 2 del relé. {Lo que esto significa es que cuando el relé no se energiza, se conectan los dos cables y AC en las dos últimas tomas. Cuando el relé se energiza, se abre la conexión y no va a las tomas}. Los pines 1 y 8 son las patillas de la bobina y se conectan a cables de altavoces provenientes de la Anarduino. Para este relé no importa que cable está conectado al lado de la bobina.
**********WARNING:*****************************************************
Asegúrese de que los dos cables negros no toquen las otras patas de relé o cualquier otra cosa en la regleta. Les aislé con pegamento caliente.
Asegúrese de que los dos cables (altavoz) provenientes de la Anarduino sólo están conectados a los pines 1 y 8 del relé y no toquen los cables negros o cualquier otra cosa en la regleta.
**********WARNING:*****************************************************
Si tienes un multímetro, mida los dos cables de AC del tira del enchufe. Debe ser abierto (resistencia infinita) sin nada enchufado.
De lo contrario conéctelo con mucho cuidado.
