Paso 3: diseño
Pero soy un friki, así que decidí convertir a control de Arduino. También decidió utilizar un puntero láser para reciclar la energía de CA. Otra razón para usar un Arduino es que los planes futuros incluyen poder reciclar energía sobre una red de ordenadores.

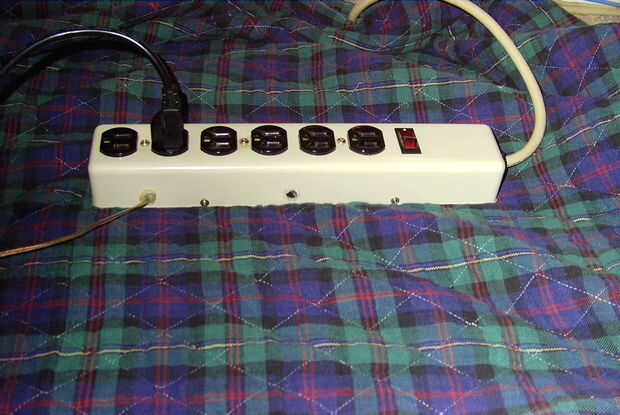

Tira de la energía: ¿Por qué lo hizo elegir una regleta? Una tira de la energía ya tiene un cable que conecte a un tomacorriente de 110 VCA y también una toma alterna para que el cable de antena de radio puede conectarse a él. Es fácil desconectar para trabajar y si hay algún problema. (Ver imagen) La seleccioné también tenía tornillos para sujetar la placa base por lo que es fácil de desmontar y volver a montar. También tiene un interruptor de circuito.
Relé: ¿Por qué usaron un relé? Una razón es aislar a mí mismo y el Arduino de 110Vac por razones de seguridad. La segunda razón es que puedo controlar el circuito de 110 VCA con 5Vdc de la Arduino. Estas son dos voltajes muy diferentes e incompatibles. Este es el factor de aislamiento mencionado anteriormente.
Relé de especificaciones: Por lo tanto necesito 5Vdc para el voltaje de entrada. La antena requiere 110Vac a 0.3A por lo que la salida debe ser capaz de manejar mucho menos. G2RL-24DC5 es spec'ed en 80mA de 5Vdc con contactos en 8A 250Vac por lo que es más que suficiente.
Punta: Requisitos de entrada son lo que se necesita para funcionar. Calificaciones de salida o de contacto son máximos; nada menos es aceptable.

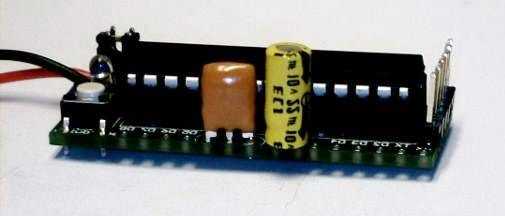

Arduino: He seleccionado el clon de Arduino, el Anarduino sobre todo en precio. http://www.anatools.com/anarduino/
La Anarduino es por Anatools.com pero parece estar disponible solo en ebay.com. (Ver imagen)

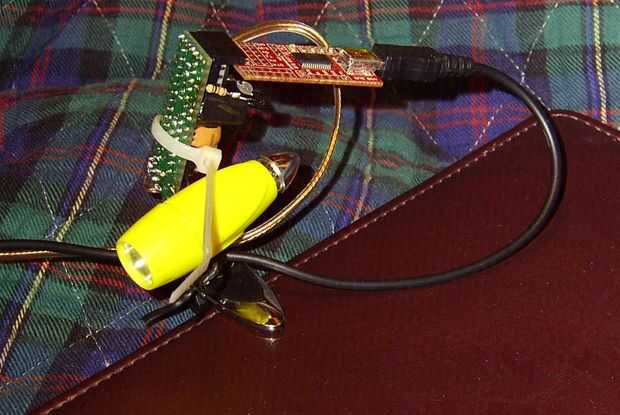

Ventajas: Barato, incluye programar Arduino ATmega328, con encabezados que puede ser enchufado en un protoboard. Funciona con un USB-BUB.
Desventajas: No tiene un regulador de suministro de energía. Tiene un resonador en lugar de un cristal tan puede no ser tan preciso para proyectos de tiempo crítico. Zócalo del IC barato y más difícil que muchos kits de la soldadura.
