Control remoto cortacésped (1 / 3 paso)

Paso 1: Parte mecánica

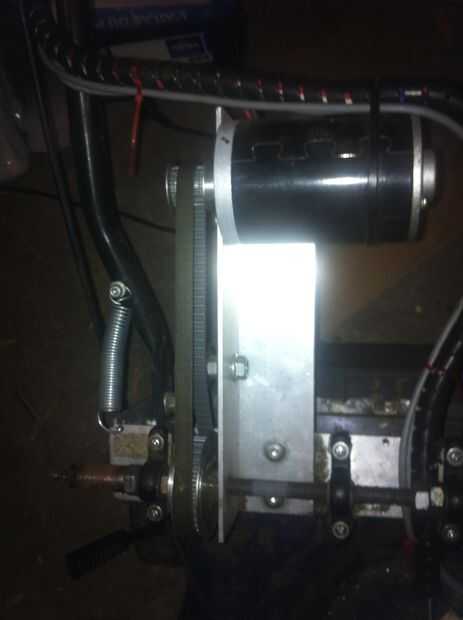

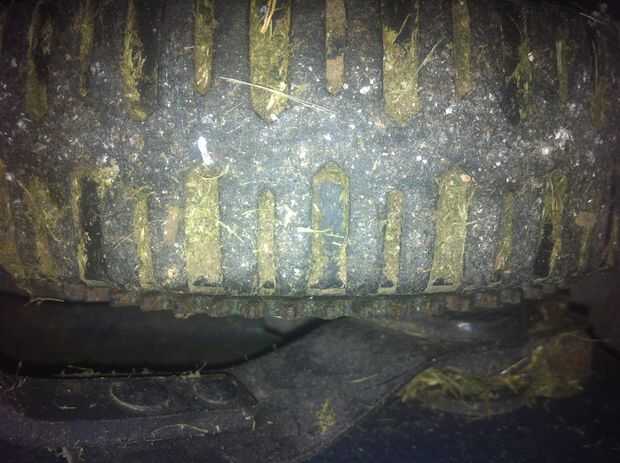

El soporte donde se montan los motores sobre ha sido construido con un 50mm por 50mm ángulo de aluminio. Usé el resorte de tensión para mantener la tensionned de cadenas de impulsión en las ruedas.

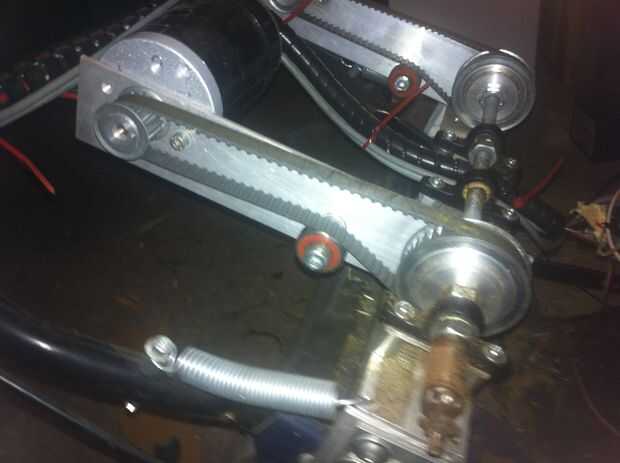

Unidad principal con correa dentada con una relación de poleas de 8 a 24 dientes y final en coche de 6 ruedas dentadas de 66 dientes que me empujaría a una velocidad de 1,21 vueltas por segundo que es bastante cerca de la velocidad de su cortadora de césped en el jardín. No tengo tiempo de construido un soporte adecuado para los ejes de transmisión para cada rueda por lo que utiliza bloques de plummer y terminó trabajando bastante bien debo decir.

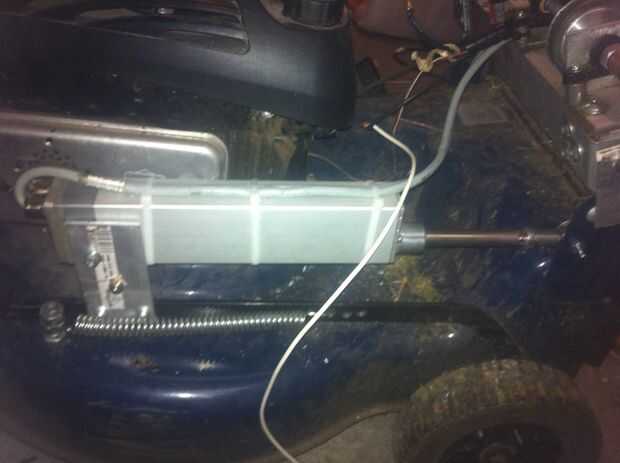

El gato eléctrico tiene una resistencia de 50kg de empuje o tirar de ella. Tuve que añadir un resorte para ayudar a elevar la altura del corte ya que es bastante pesado.
Uno de los extremos está atornillado en el marco de la podadora y el otro se emperna en la barra de conexión de la parte de atrás a las ruedas delanteras.

Para las ruedas delanteras, reemplacé las ruedas normales por las ruedas del echador para mejorar el giro.

También tienes la posibilidad de quitar las cadenas en las ruedas traseras y empuje su lawnmover a mano.
