Control de volumen universal auricular y auriculares (2 / 8 paso)

Paso 2: Lugares secretos para conseguir las piezas que necesita!


Para encontrar las piezas que te necesita no necesita mirar más cualquier de tu pila de basura electrónica o una PC vieja. Si no encuentra nada allí puede pedir un vecino o amigo si puede atacar su pila o incluso puede tener puede tener algunas partes acaba chutando alrededor. La siguiente es una lista de lugares específicos, que usted puede buscar las piezas que necesita:

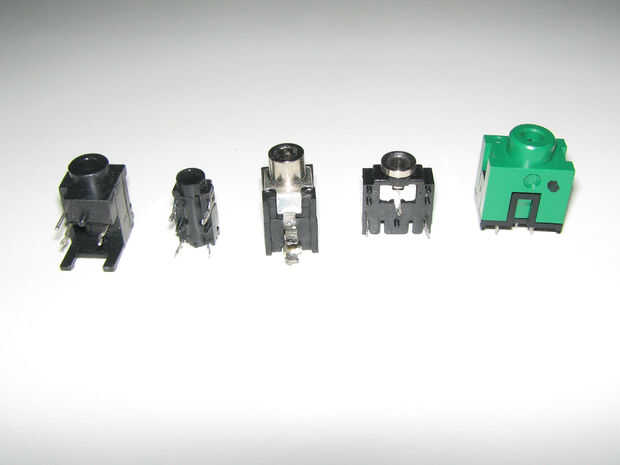

Audio estéreo hembra de 3,5 mm Jack

-Discman
-Walkman
-Estéreo o Boombox
-Junta de módem PC
-Tarjeta de sonido PC

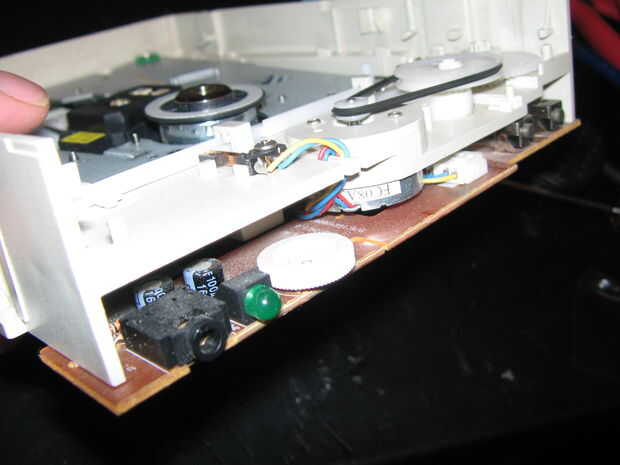

-PC CD/DVD drive, lector
-Radios portátiles
-Placas base
-Unidad principal, cabeza automóvil

3,5 mm macho estéreo Jack de Audio

-Auriculares
-Auriculares
-3,5 mm cable de extensión estéreo

1Kohm perilla potenciómetro Audio

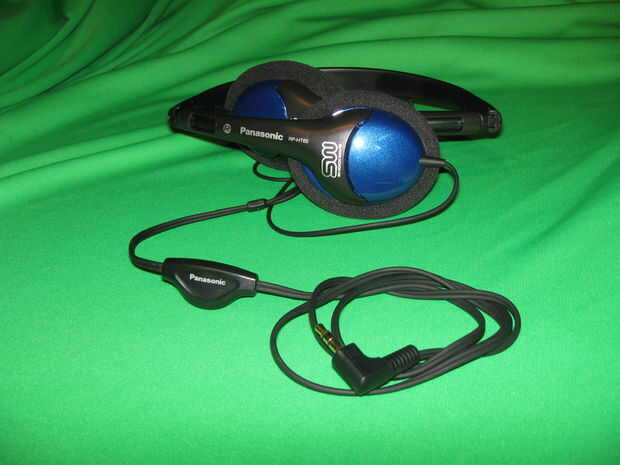

-Par de auriculares con un potenciómetro de control de volumen (si no encuentra un viejo par siempre se pueden comprar unos baratos en ebay por $2-3)
- Mouser (este estilo sólo funcionará para un canal por lo que tendrá 2)
- Digikey (no estoy seguro si este es logarítmico o no)
-Si encuentras otros lugares para encontrar estos por favor hágamelo saber ya que mis recursos están roscados

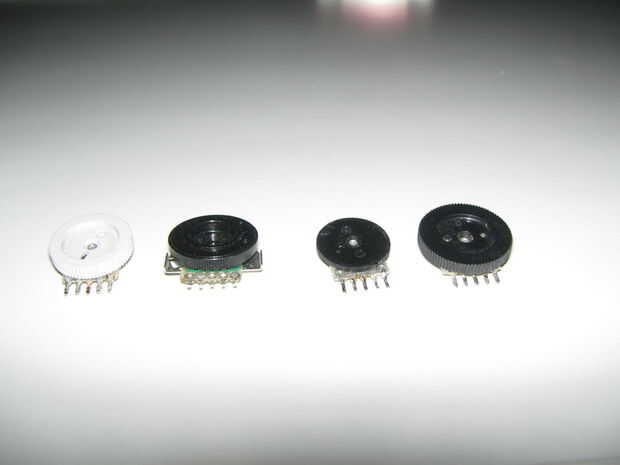

Aprendí una muy valiosa lección mientras pruebas rescatados controles manuales de electrónica antigua -> controles manuales determinan la ganancia del amplificador chips y no son adecuados para el control de volumen (en línea) directa. Los controles manuales que rescatado de discos de CD fueron 50Kohm y los que rescatado de discman eran 10Kohm. El valor necesario para este proyecto es sólo de 1Kohm y resulta que son mucho más difíciles de encontrar entonces pensé.

Si no puedes posibilidad encontrar las otras partes cualquier parte de este proyecto en particular, entonces como último recurso siempre podría ir a su barrio Radio Shack (La fuente de CC en Canadá) o solicitar piezas excedentes en línea desde lugares como Mina de oro electrónico .
