Control de volumen superior de coque (3 / 5 paso)

Paso 3: Hacer el disco de madera

Esta es la parte más difícil, pero no es muy difícil todo lo mismo. Debe utilizar una prensa del taladro o taladro soporte para esta parte del trabajo.

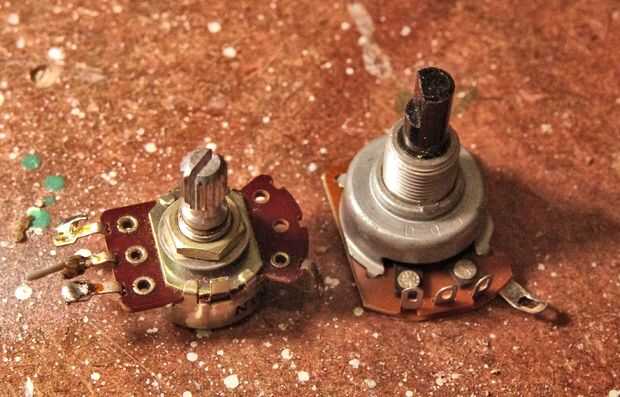

Los tipos de tapas de botellas que uso tienen un diámetro de 25 mm dentro de tanto, la mayoría potenciómetros utilizan un eje de 6 mm de diámetro. Tienes dos tipos principales de eje de potenciómetro: un estriado (a la izquierda en el primer cuadro) y donde se fija la perilla en el eje con un tornillo pequeño al lado (mano derecha en un primer cuadro), pero por suerte ambos tipos son 6 mm de diámetro.

Así que para nuestro botón tenemos un disco de madera de 25 mm con un agujero de 6 mm en el centro.

El espesor del disco dependerá del tipo de superior de la botella que está utilizando. Para el uno a la izquierda en la segunda imagen que funcionará de 6 de 7 mm de espesor y para el botón de más a la derecha un grueso disco de 9 o 10 mm es necesario.

Utilizo madera prensada de 6 mm para la perilla del menor y madera contrachapada de 9 m m para el más profundo.

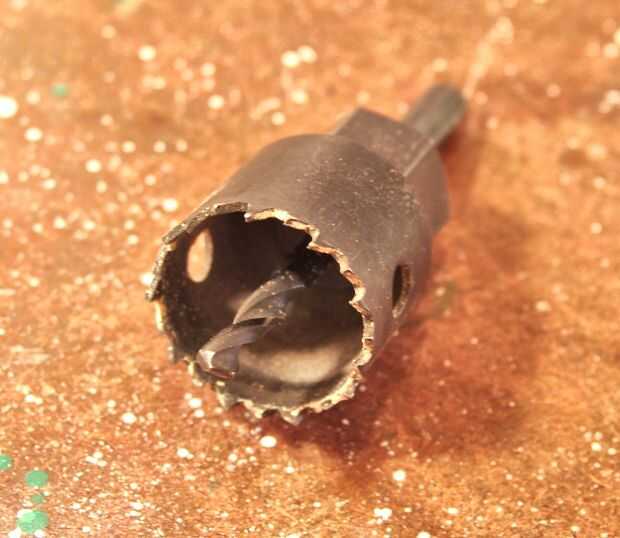

La forma más fácil de hacer que tu disco es con un serrucho de 25 mm. Mi Bosch sierras de kit por suerte tenía uno de ese tamaño (última foto). Lamentablemente broca de mi sierra es 5 mm, por lo que el orificio en mis discos necesita ampliar a 6 mm.

Si tiene suerte y tiene el tamaño correcto del orificio vio con la broca de tamaño correcto, puedes seguir adelante y haga su disco, quizás también perforar un milímetro más o menos desde abajo antes de terminar para minimizar breakout al perforar a través de.
