Control de un solenoide con Arduino (2 / 5 paso)

Paso 2: cableado

Dispositivo de Puerto del escudo sensor
RobotGeek pulsador 1Pin digital 2
RobotGeek pulsador 2Pin digital 4
RobotGeek pulsador 3Pin digital 7
RobotGeek relé 1Pin digital 8
RobotGeek relé 2Pin digital 12
RobotGeek relé 3Pin digital 13

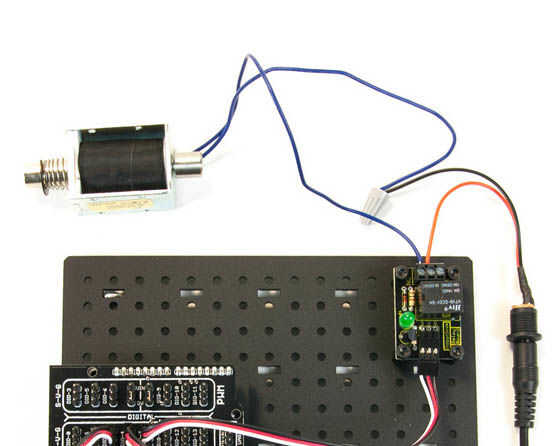

Todo alambre como se muestra en el diagrama. La fotografía muestra el cableado correcto de un solenoide. Todos los solenoides se conectar el mismo. Si sólo tienes un solenoide, coinciden con los números de tecla y relay cuando enchufar una clavija en el protector del sensor (si se conecta el pulsador en el pin 2, conecte el relé en el pin 8, 4-12, 7-13).
