Paso 1: MIDI interfaz de ARDUINO
La biblioteca MIDI utiliza la pines Rx en el Arduino, por lo es donde entrará la señal MIDI en el controlador.

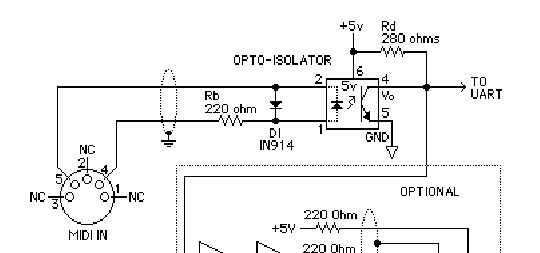

La interfaz es un diseño bastante simple, tomado de las especificaciones MIDI (ver imagen tomado de su página)
Esta dice que necesita un optoacoplador y un diodo para guardar la hostia de MIDI y el esclavo de MIDI.
Utilizando la luz como medio el optoacoplador se asegura que el arduino y el dispositivo MIDI no son electricaly conectado pero todavía son capaces de comunicarse (luz).
DISEÑO DE PLACA PERFORADA
Me encanta stripboards, por lo que todo en este Instructable estará basado en Stripboards.

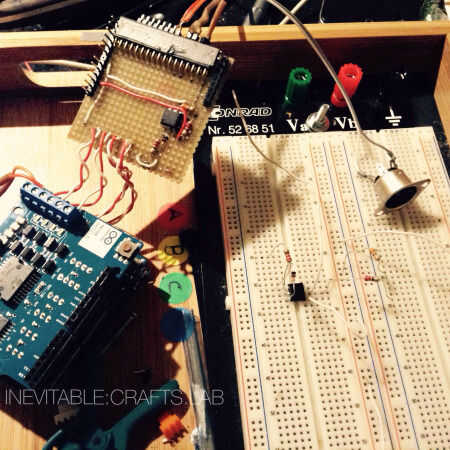

En la foto, puede ver la interfaz en el protoboard y a la derecha lado su sembrado en la placa perforada del prototipo. Voy a tener que girar las tiras 90 grados, porque necesito más espacio para la caja que quiero introducirlo en.
