Control de luces mediante Radio frecuencia! (1 / 3 paso)

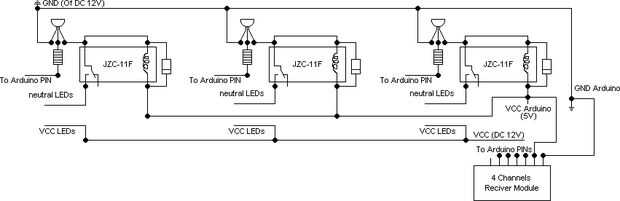

Paso 1: Diagrama esquemático y código

Consejos y trucos:
-Puede utilizar su fuente de alimentación de 12V DC para poder tu Arduino y los LEDs.
-Tomar atención al sentido de cableado para diodos, transistores y LEDs.

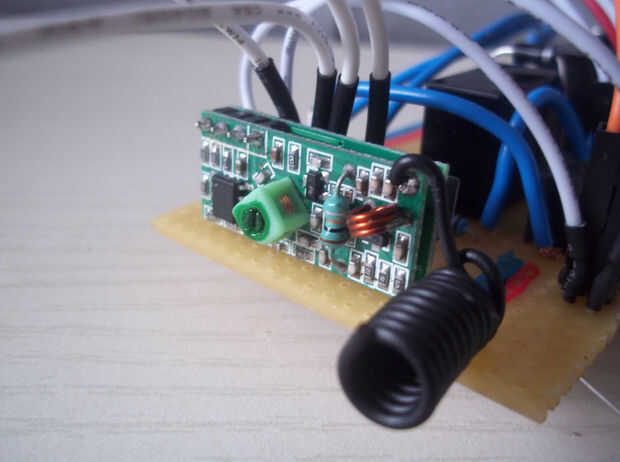

-En el receptor, no se usa pin VT.

Configuración de pines de Arduino:
Pin 4 al módulo receptor
Pin 5 al módulo receptor
PIN 6 a módulo de receptor
PIN 7 al módulo receptor
Pin 8 para el relé 1
PIN 9 a relé 2
PIN 10 al relé 3

Volver sobre el esquema para entender donde debe conectarse.
