Paso 2: Hacer circuito y conexiones:

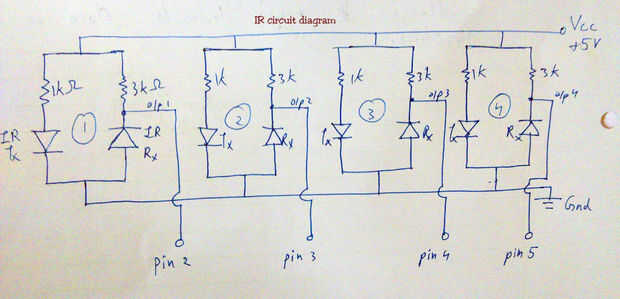

Conecte el circuito como se muestra en la figura
Usar alambre según su requisito.
Generar cuatro circuitos perforada cada con Tx y Rx como se menciona en la figura.
Sacar los cables de control para cada par de Tx-Rx.

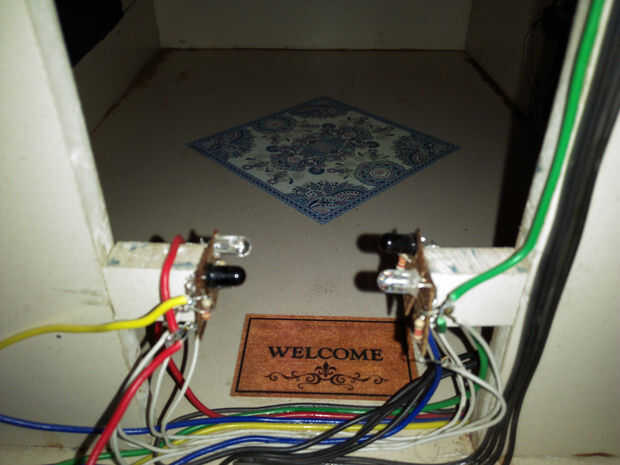

Coloque un Tx IR y pegar en un lado de la puerta. Es necesario que Tx y Rx del diodo permanece en una línea de contacto para completar el circuito.
Ahora viene la parte principal: subir "Código de infrarrojos dual monitor serial"

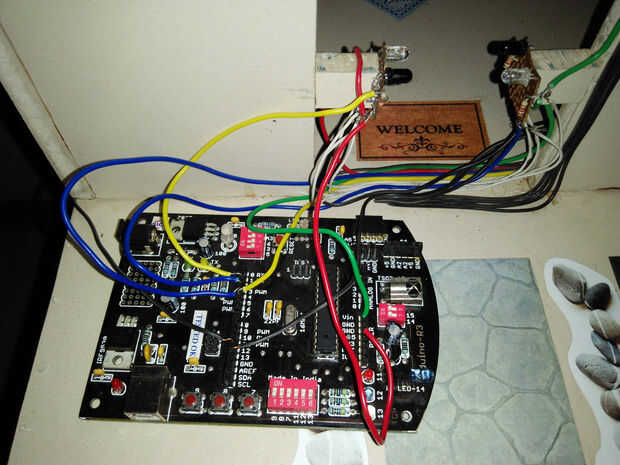

Una vez cargado el código, conecte IR par 1 o/p al pin 2 y IR par 2 o/p a la clavija 3.
También Conecte LED1 al pin 12 y LED2 al pin 13. el circuito de alimentación.
Mantenga circuito IR Rx frente IR tx en el otro lado de la puerta de tal manera que estén en la misma línea horizontal y el LED en el pin 12 y 13 queda apagado. Si no entonces poco mover arriba y abajo para ajustar. También Evite los dedos bloqueando la línea de la vista en este momento. Fije en esa posición utilizando pegamento.
Ahora si pasar por la puerta o cortar la trayectoria de estos dos pares, 1 led brillará 2 primero y después llevado al moverse dentro de casa.
Configurar otros 2 pares de IR a otra puerta de la casa usando sobre proceso.
