Paso 1: Componentes necesarios

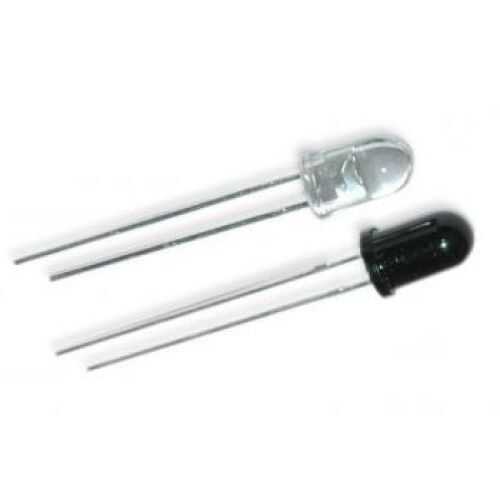

= > 4 IR Transmisor (diodo blanco en la imagen o color azulado también está disponible en el mercado o en el taller de reparaciones de TV)
= > 4 receptor de IR (negro color en imagen, puede ser transparente también en color)
= > 4 resistencias de 1 k ohmios (para IR Tx)
= > 4 resistencias de 3 k ohmios (para IR Rx)
= > 1 Arduino uno tablero (Induino aquí uno usado que es la versión India de arduino con componentes más a bordo como LEDs, Tsop, IR tx, LDR, RGB difusa led, presione botón interruptores etc.), visite: www.induino.com para obtener más información.
= > 1 o más LED en cada habitación. (conectar LED en paralelo si más de uno)
Extras: tira Junta, cortador de alambre, pegamento caliente, pistola y su cable de conexión de los cables de la soldadura
Punto clave: Para probar el transmisor de infrarrojos conectan con una resistencia de 1 k ohm junto con + fuente de 5V y tierra a su extremo más corto.

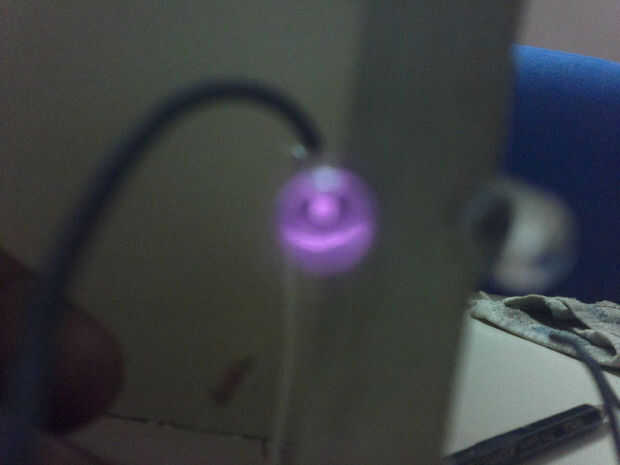

Si ves un punto púrpura brillante dentro de diodo (se muestra en la imagen) desde cualquier cámara digital, entonces es transmisor de infrarrojos y su funcionamiento. Otra cosa es receptor o transmisor dañado, que veremos en el siguiente paso.
PRECAUCIÓN: No conecte Tx IR directamente a la fuente de + 5V y tierra, se sobrecalienta y saltar diodo permanentemente.
Nota: Este sistema es para dos habitaciones y LEDs solamente tan si usted quiere más o menos habitaciones, componentes varían respectivamente junto con código.
Nota: Este sistema sólo funciona con dc así que si usted lo desea para la vida real puede utilizar interruptor de relé de 12v dc a 230v ac / 110v ac para el funcionamiento de las bombillas (también puede conectar ventiladores con interruptor de relé que funciona con las luces.)
