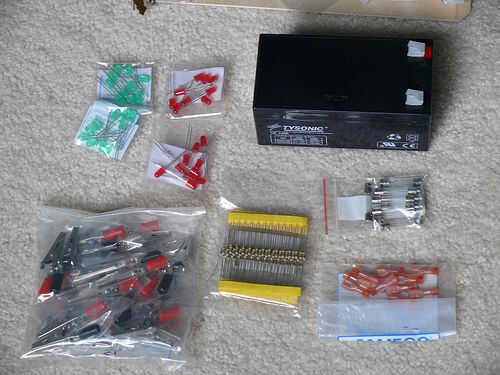

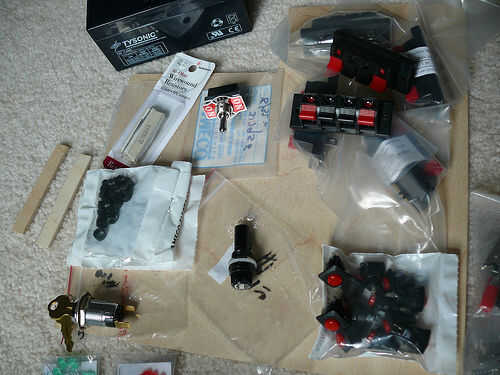

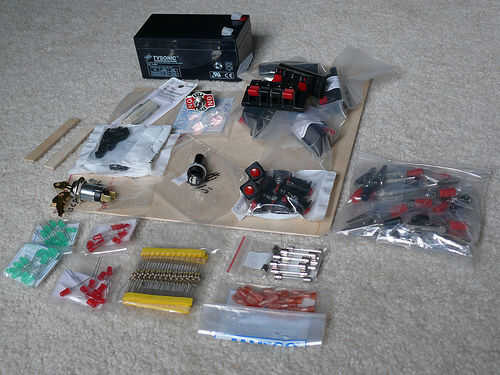

Paso 1: partes
Jameco Electronics
1 - 12v batería de plomo sellada
1 - bloqueo SPST (Off-On) del interruptor
1 - SPDT (3 posiciones On-Off-On) interruptor de palanca
24 - LED, montaje
12 - interruptores pulsador SPST (Off-(On) momentáneo)
12 - LED rojo
12 - LED verde
48 - resistencias de 470 ohm
12 - Cocodrilo clip pares (24 total)
2 - pinzas de batería
1 - 1/4 fusible (hay ninguna especificación en el fusible para ahora mismo, el valor del fusible original no había trabajado y actualmente estoy averiguar de qué fusible amperaje a utilizar. Disculpen las molestias. Todavía puede crear el controlador, ya que aún funciona sin un fusible. Use un pedazo corto de alambre para eludir el portafusibles por ahora).
De partes Express
6 - terminal de altavoz de cuatro conductores
Revisa esta página para diferentes tipos de terminales. Circuito de este controlador es extensible, por lo que puede tener tantos canales como quieras que tenga, así que ser creativos!
De Michaels o cualquier tienda de artesanía
12 x 12 pieza de panel de madera - debe ser 1/8" de espesor - disponible en Michaels, posiblemente en las ferreterías
Otras partes
> Un caso para ponerlo todo en - yo tengo la mía en una tienda de segunda mano por $5.00. Fue utilizado como un estuche para una vieja cámara de video VHS.
> 12 tornillos para madera corta (que caben dentro de los agujeros de montaje terminal de altavoz pero todavía pueden alcanzar el panel de madera por debajo de ellos)
> También, se necesita cable para conectar los componentes del grupo. Usé alambre sólido 22AWG, pero cualquier alambre de sobre 22-18AWG debería funcionar bien.
> También necesita cable largo o cualquier cable 2 conductor aislado. La cantidad depende de cuánto usted puede permitirse o a qué distancia desea estar de los fuegos artificiales. Lowes y Home Depot venden algunos cables baratos a granel y en bobinas. Donde comprarlo, comprar a granel para ahorrar dinero. No estamos buscando una calidad de audio aquí. Utilicé cable de la lámpara del calibre 18, que compré en un carrete a granel y cortar en trozos más pequeños.
No cada uno de estas piezas tiene que ser utilizado, no dude en experimentar o usar diferentes switches, botones, terminales, etc.. Hacer el suyo único para satisfacer sus necesidades, no tienes que construir el tuyo como el mío, pero se puede.
