Control de color de un LED franja de luz un Arduino y un iPhone BLE (1 / 4 paso)

Paso 1: Fije la tira de la luz

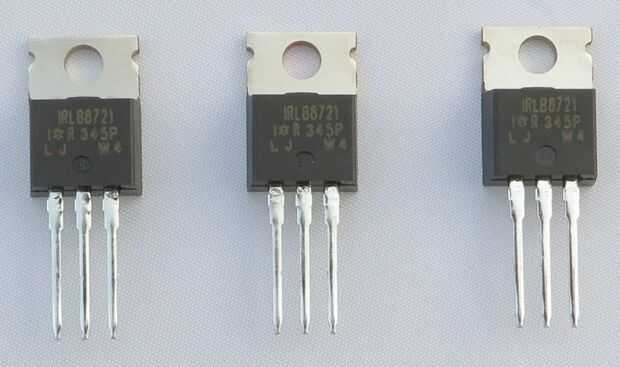

Utilizar un transistor de potencia como un MOSFET de canal N entre Arduino y la tira de la luz.

El transistor debe ser clasificado para ser mayor o igual a la corriente máxima que consumirá sus luces. Para determinar el consumo máximo de corriente multiplique 20 miliamperios veces el número de LED de la tira. Por ejemplo, una tira de 300 LEDs llamar hasta 6 amperios.

Con la puerta negra mirando hacia usted, conectar la clavija izquierda en Arduino, el pin medio de la tira de la luz y el eje derecho a la tierra. Conectar los canales rojo, verde y azul a los pines de Arduino 3, 5 y 6 respectivamente.

Conecte la tiras de la luz 12V ánodo directamente a una fuente de alimentación de 12V y conecte el terminal negativo de la fuentes de energía para la tierra común.

Para obtener más información sobre el trabajo con tiras de la luz está disponible aquí.
