Contador de munición Nerf revista ~ Mk. Me (2 / 4 paso)

Paso 2: Montar la revista

Primer lugar, la revista es la piedra angular de esta construcción. Contiene la parte más intrincada del diseño, permitiendo que el LED detectar un cambio en la posición.

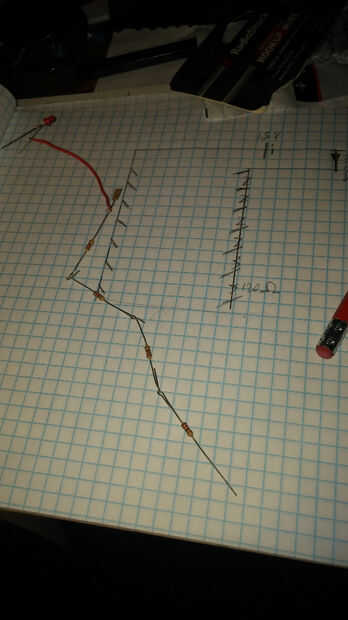

Mirando el diagrama, he dibujado el circuito subyacente del proyecto. El circuito consta de una batería, LED, resistencias y cables. Las líneas de 45 grados indican lugares donde se puede hacer un puente, que permite la resistencia al cambio dependiendo de cómo lejos hasta que la línea de la conexión es hecha. Este componente es la revista.

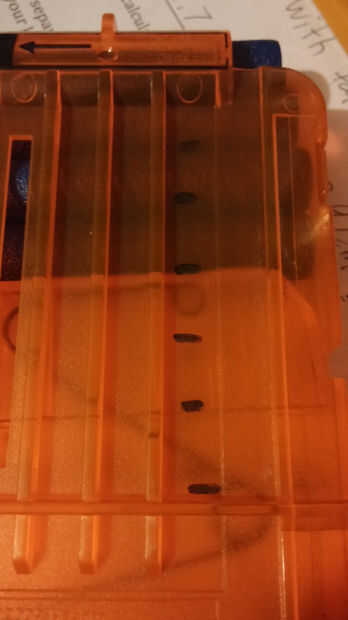

Para comenzar, carga de dardos un nerf revista, marcando cada posición de la barra en cinco tierras de imagen, como en la imagen dos. Marcar el borde de uno de los rayos de plástico por el lado de la revista, ya que esto hará que la electrónica más fácil la integración. Uno de los problemas es que si la electrónica se pega hacia fuera demasiado lejos, entonces la revista dejará de cargar.

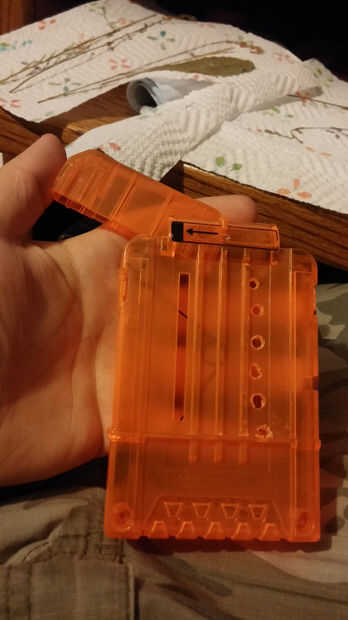

Después de hacer las marcas, utilizar la barrena o taladro para perforar a través de la revista. Asegúrese de que no taladra a través de la barra. Asegúrese de que los agujeros están en una línea recta, como en la foto tres. Los agujeros deben ser tan pequeños como sea posible, preferiblemente sólo lo suficientemente ancho para dos piezas de alambre.

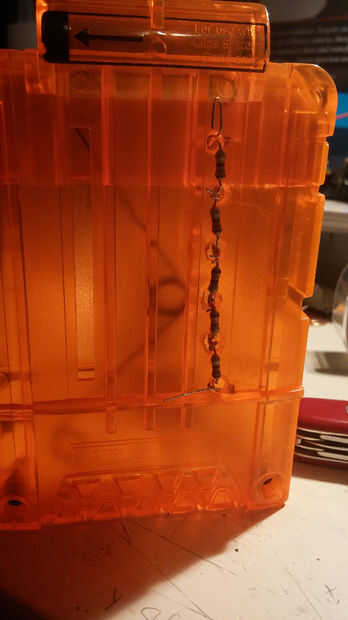

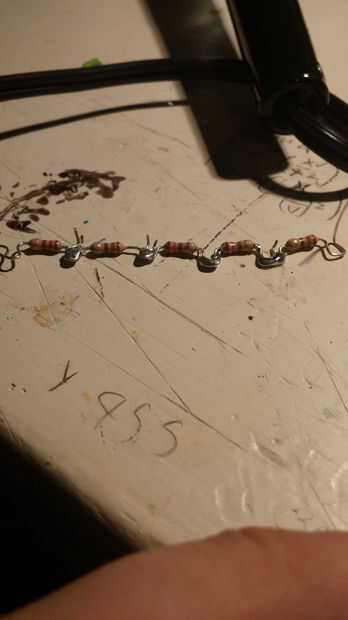

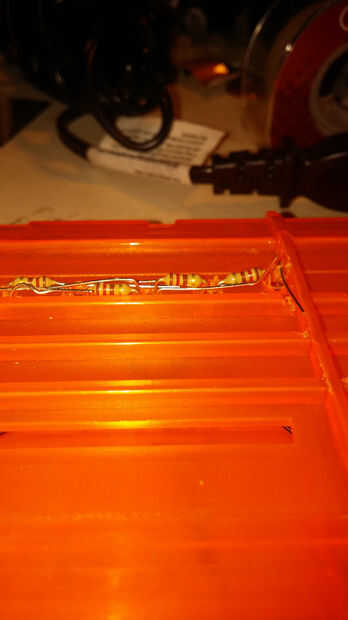

Luego tomar cinco de 120 ohmios resistencias, doblando los cables para que el ir en los agujeros y nuevamente hacia afuera. Una vez que cada agujero tiene alambre entrando y saliendo, soldar los cables entre sí, formando grumos blandos en los agujeros. Estos deben ser los puntos de contacto, así que trate de mantenerlos lo más suave posible. Además, porque los dardos deben viajar más allá de éstos, cualquier punto sharp coger los dardos y les impiden el movimiento en la revista.

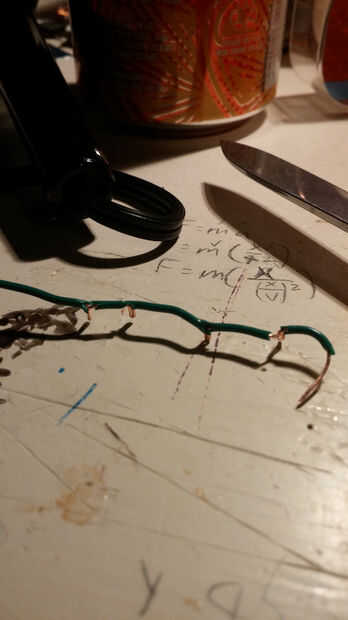

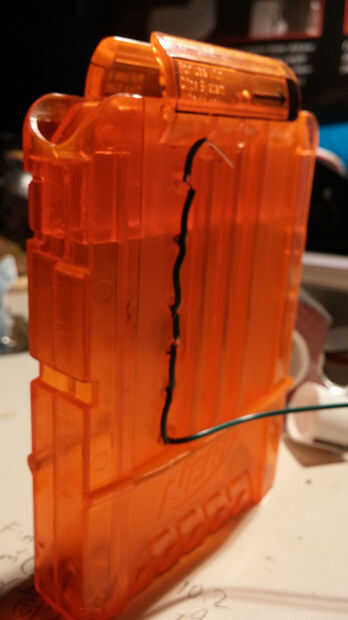

Crear un conjunto similar de contactos curvando un alambre por los agujeros en el otro lado, como la imagen de seis y siete. Porque es más fácil hacer esta parte, si los cambios deben hacerse en contacto con profundidad, hacer los cambios aquí.

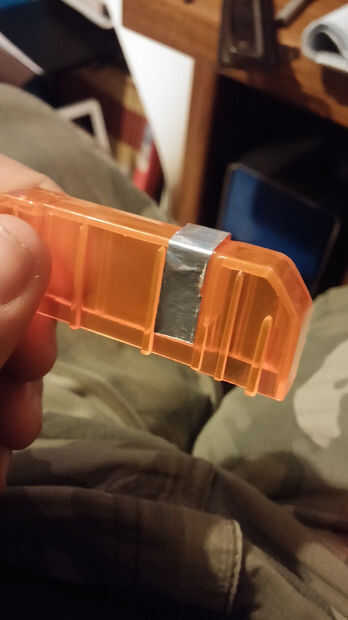

Para crear el puente, utilice papel aluminio para envolver alrededor de la barra de desplazamiento donde están los contactos, como la imagen de cinco. Esto permite para mover de un lado de la revista al otro.

Por último, pegamento caliente hasta la revista, teniendo cuidado de no para ser demasiado aterronado. Si el pegamento es demasiado grumosa, no se deslizará hacia la pistola.

Para hacer los contactos, curva soda puede despoja alrededor del alambre y pegamento caliente en el borde de plástico que cubre la parte inferior de la revista bien.

Recortar la lata en forma más formfitting y deslice en la revista así. Si cabe, pasemos a la pistola!
