Contador de Geiger portátil frambuesa Pi con pantalla (5 / 12 paso)

Paso 5: Conecte poderoso Ohm a frambuesa Pi

Retire las baterías del poderoso Ohm. Poner el interruptor en la posición de apagado.

Cierre el Raspberry Pi y quitar el cable de alimentación.

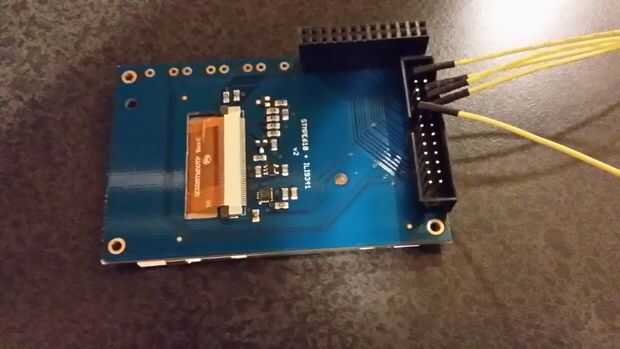

Suavemente Retire PiTFT pantalla de Raspberry Pi.

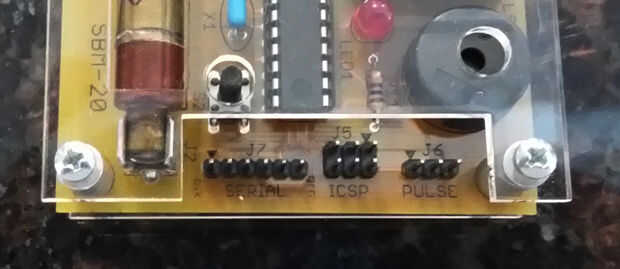

En el poderoso Ohm un triángulo negro indica el pin 1.

Utilizando cables de puente mujer conectan el PiTFT el poderoso ohmios como sigue:

Tierra: Pin poderoso pulso ohmios 1 se conecta al pin PiTFT 14

3.3V: pin poderoso Ohm pulso 3 se conecta al pin PiTFT 1

Tierra: Poderoso Ohm serie pin 1 se conecta al pin PiTFT 6

TxData: Poderoso Ohm serie pin 4 se conecta al pin PiTFT 8

RxData: Poderoso Ohm serie pin 5 se conecta al pin de PiTFT 10

Suavemente empuje la pantalla de PiTFT hacia el Raspberry Pi.

Asegúrese de que las pilas se retiran de la Ohm poderoso.

Enchufe en poder de la Raspberry Pi.
